边坡安全在线监测系统

1、概述

按照安全等级对采场重要区域利用现代电子、信息、通信及计算机技术，实现数据实时采集、传输、分析、管理。点位布局遵循总体设计，分阶段建设的原则。

2、设计原则

2.1、指导思想

以科学发展观和国家加强安全生产整体战略为指导，以确保安全为前提，以实现矿业可持续发展为目标，加大安全监管，进而减少和避免安全事故的发生。

2.2、建设原则

统筹规划：监测系统的总体设计，分步实施。

合理布局：要充分考虑监测点所在的区域地形、地质等特点，合理布局。

科技领先：在稳定可靠的前提下，注重沿用时下先进的科技成果。

应用为主：易用、便捷、直观、稳定可靠。

2.3、建设目标

实现采场安全在线监测系统，从而及时掌握其运行状况和安全现状。

3、边坡安全监测系统基本功能

• 系统具有数据自动采集、传输、存储、处理，并具备全天候下实时监测的能力；
• 系统可实现远程管理；
• 数据本地存储；
• 统计和报表功能；
• 对在线监测数据和人工监测数据的综合预警功能；
• 具有防雷及抗干扰功能；
• 设备采用工业级设计、宽压、耐高低温、防反接保护；
• 巡测采样时间小于10mm，单点采样时间小于1mm；
• 测量周期可调；
• 系统故障率不大于5％；
• 防雷电感应不小于1000V；

支持人工监测和人工巡查数据录入进行保存和综合预警；

4、点位设计

依据《金属非金属露天矿山高陡边坡安全监测技术规范》“安全监测等级为一、二、三级的采场边坡应设立采场边坡表面位移监测”，“安全监测等级为一、二、三级的采场边坡应对采场边坡进行降雨量监测和视频监控。”

按照总体设计分布实时的原则本次采场边坡安全在线监测系统主要包含以下监测指标。

表面位移监测

爆破震动监测

降雨量监测

水文监测（渗压监测和水位监测）

视频监测系统

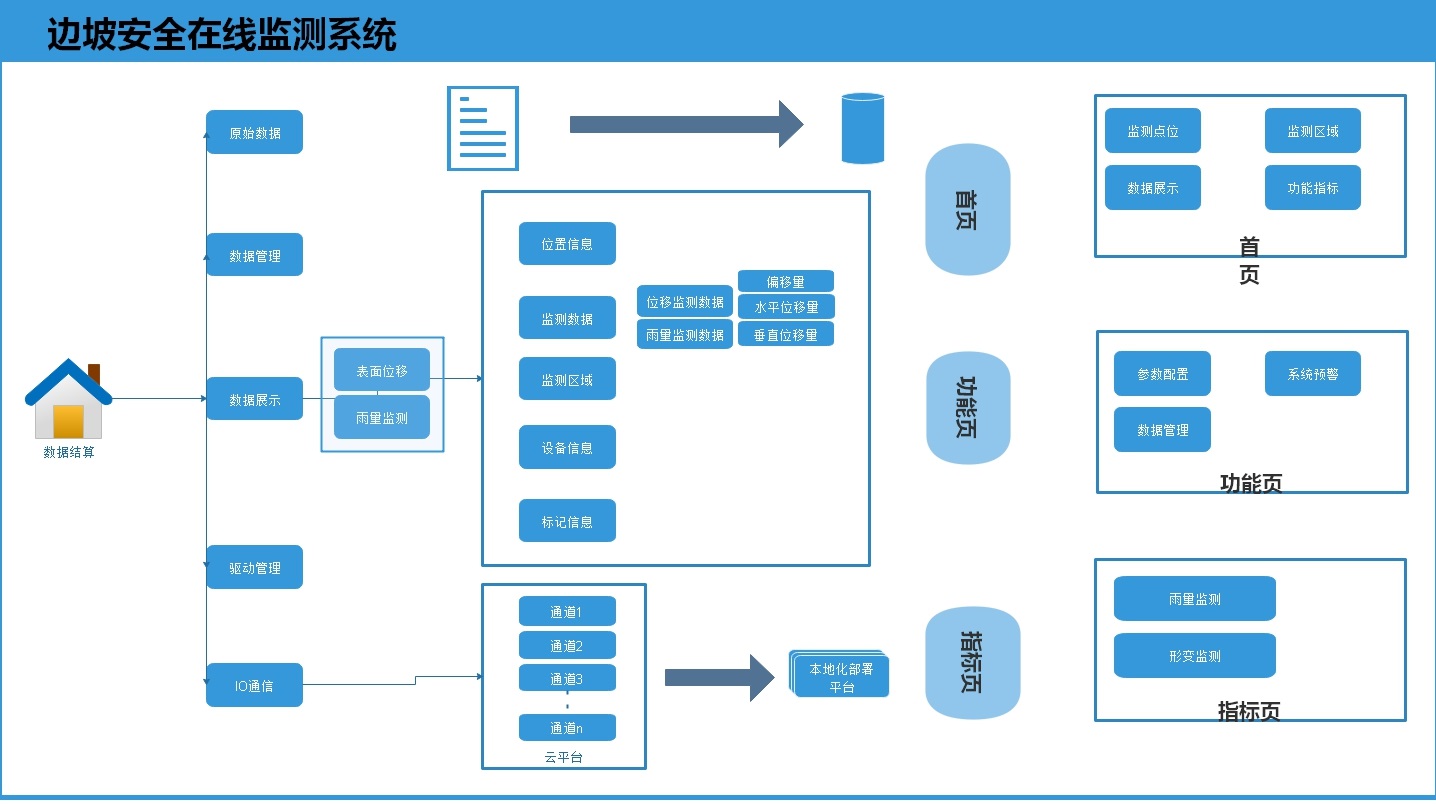

5、系统架构

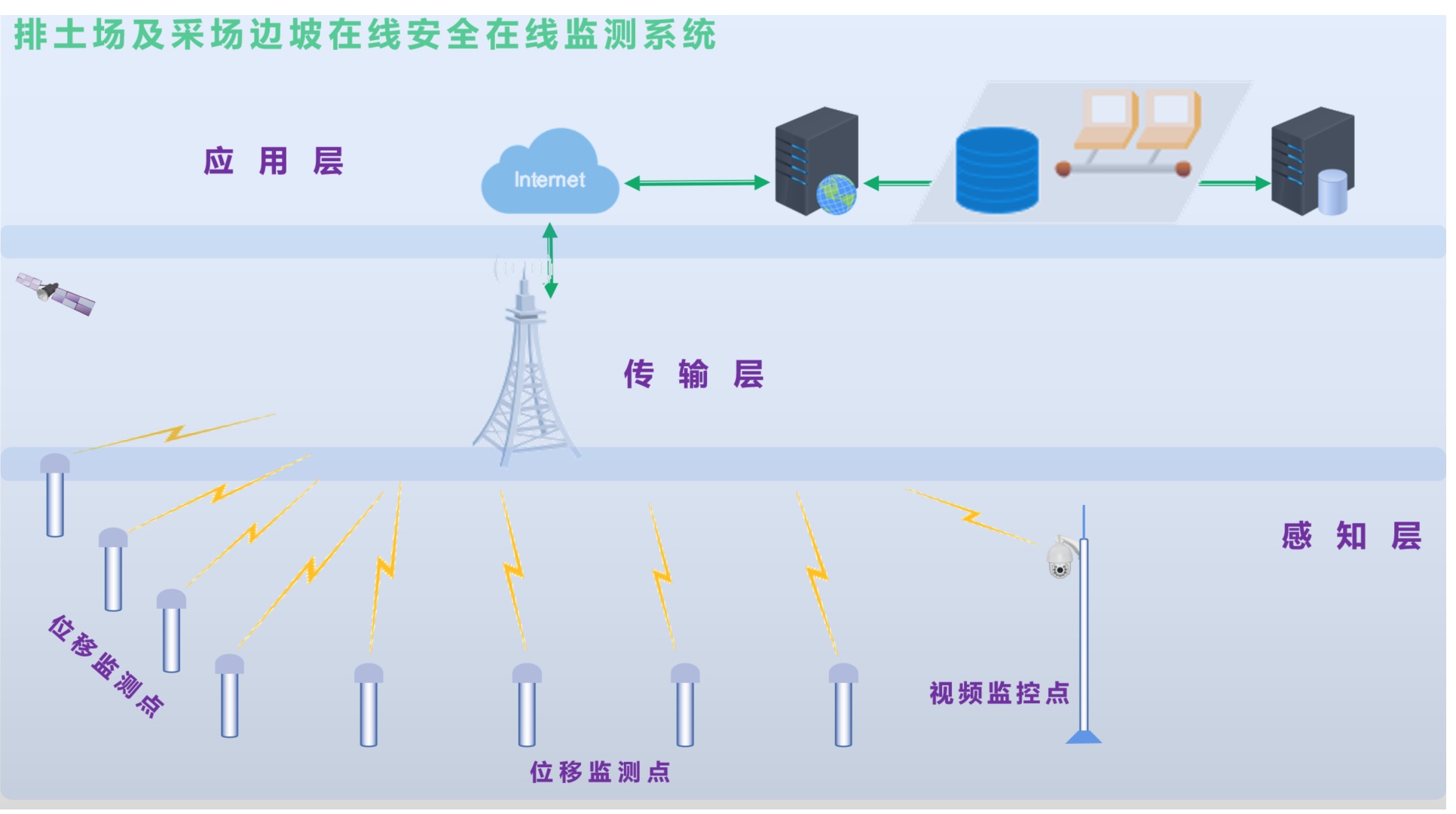

6、拓扑结构

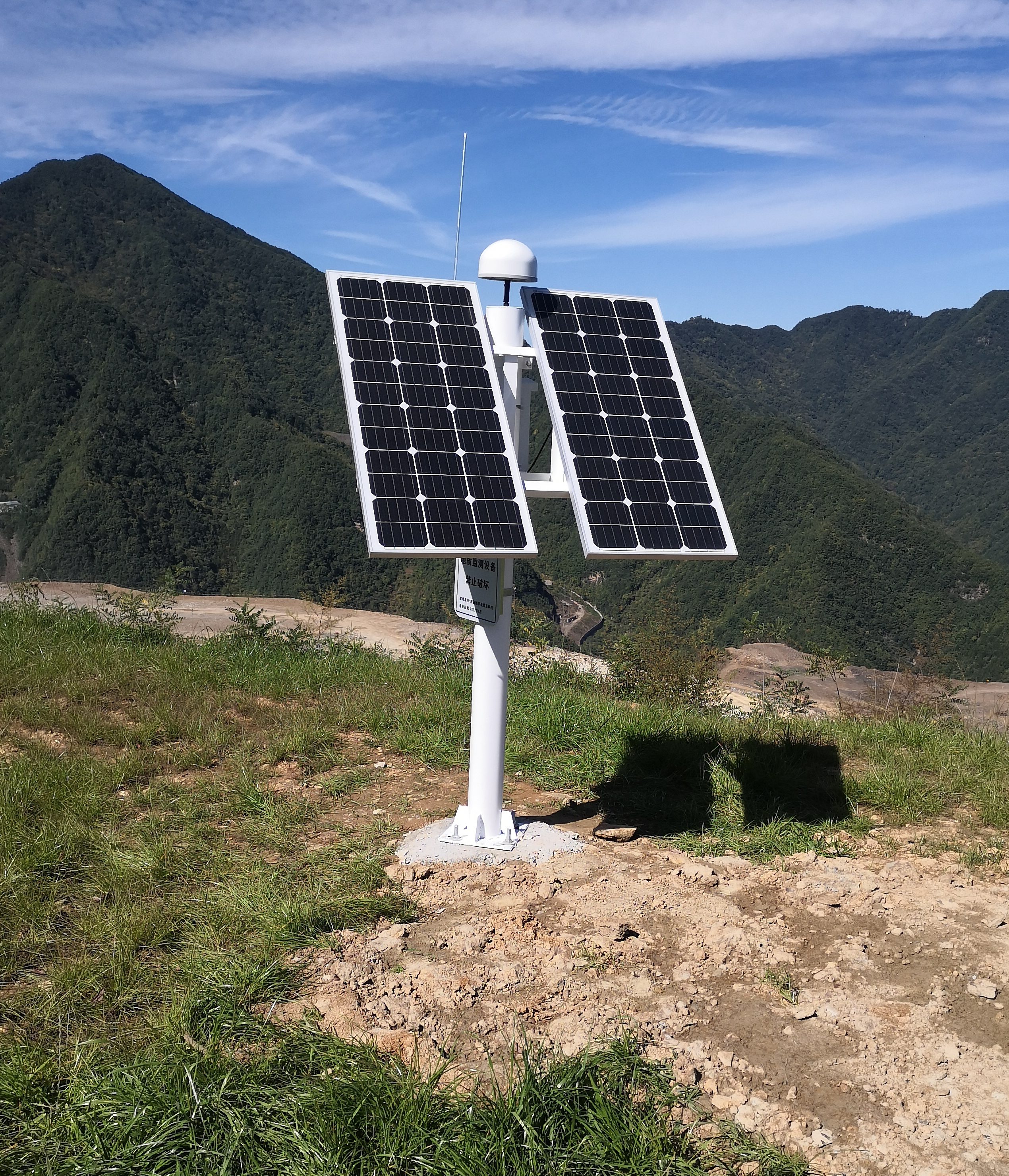

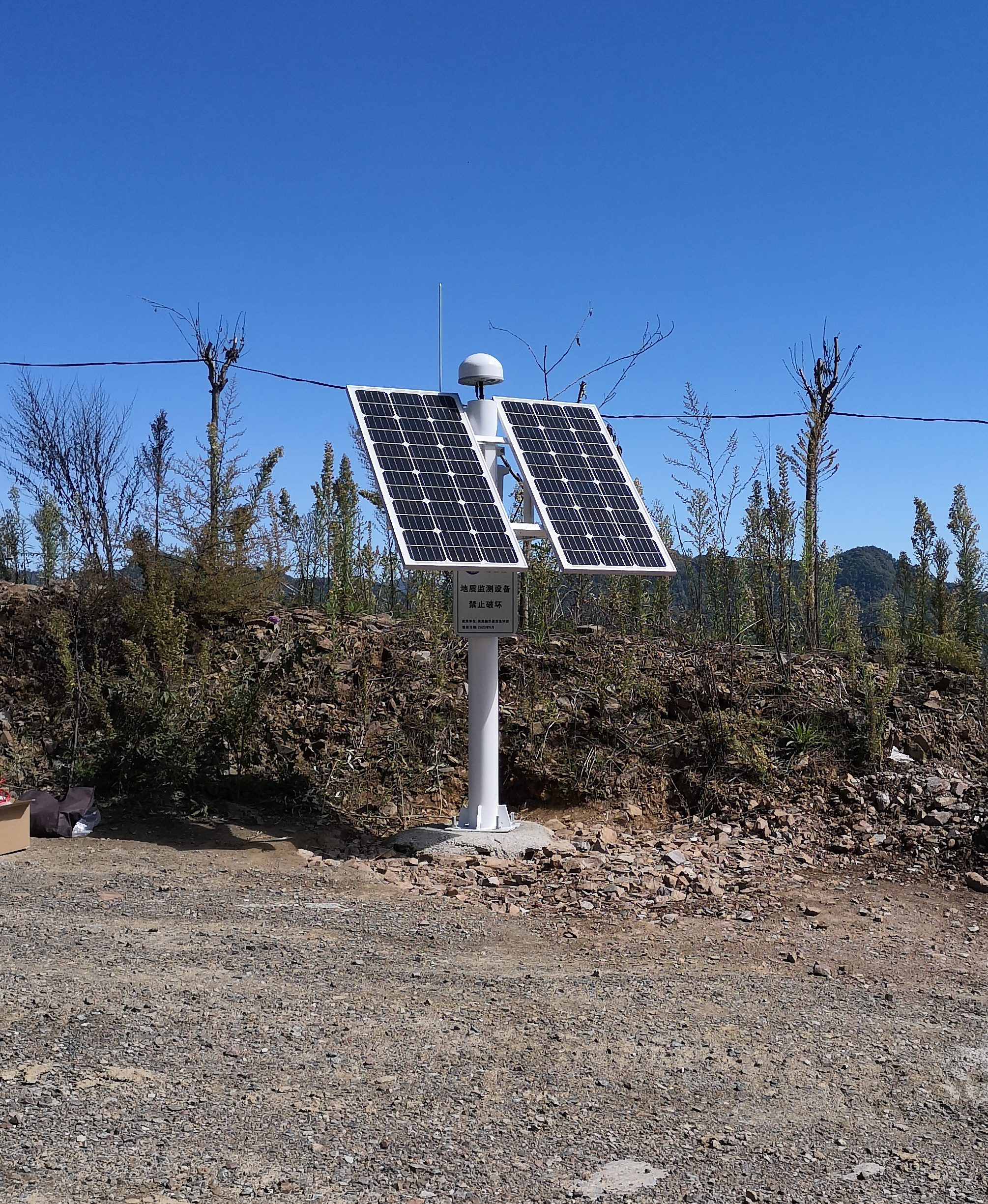

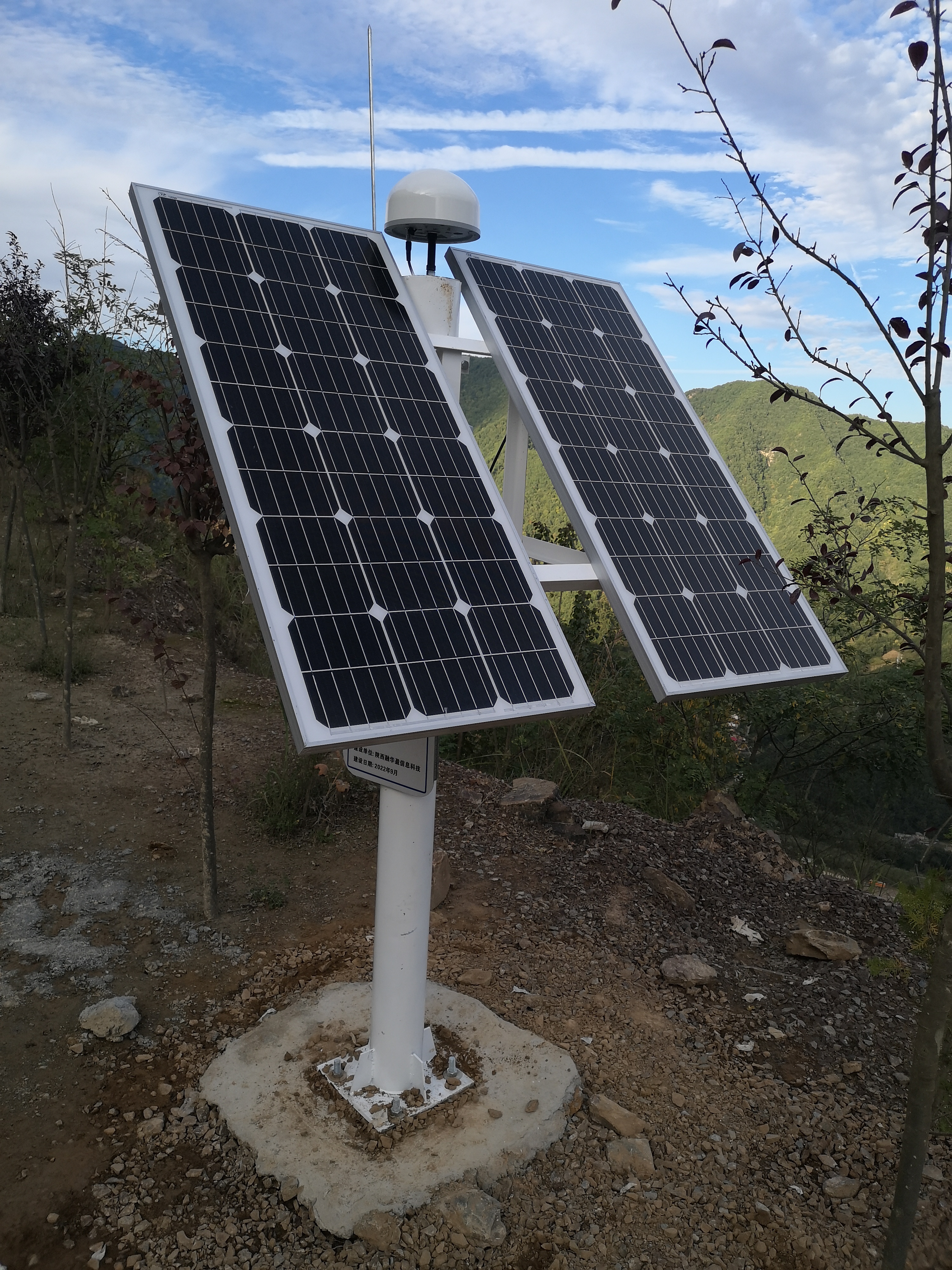

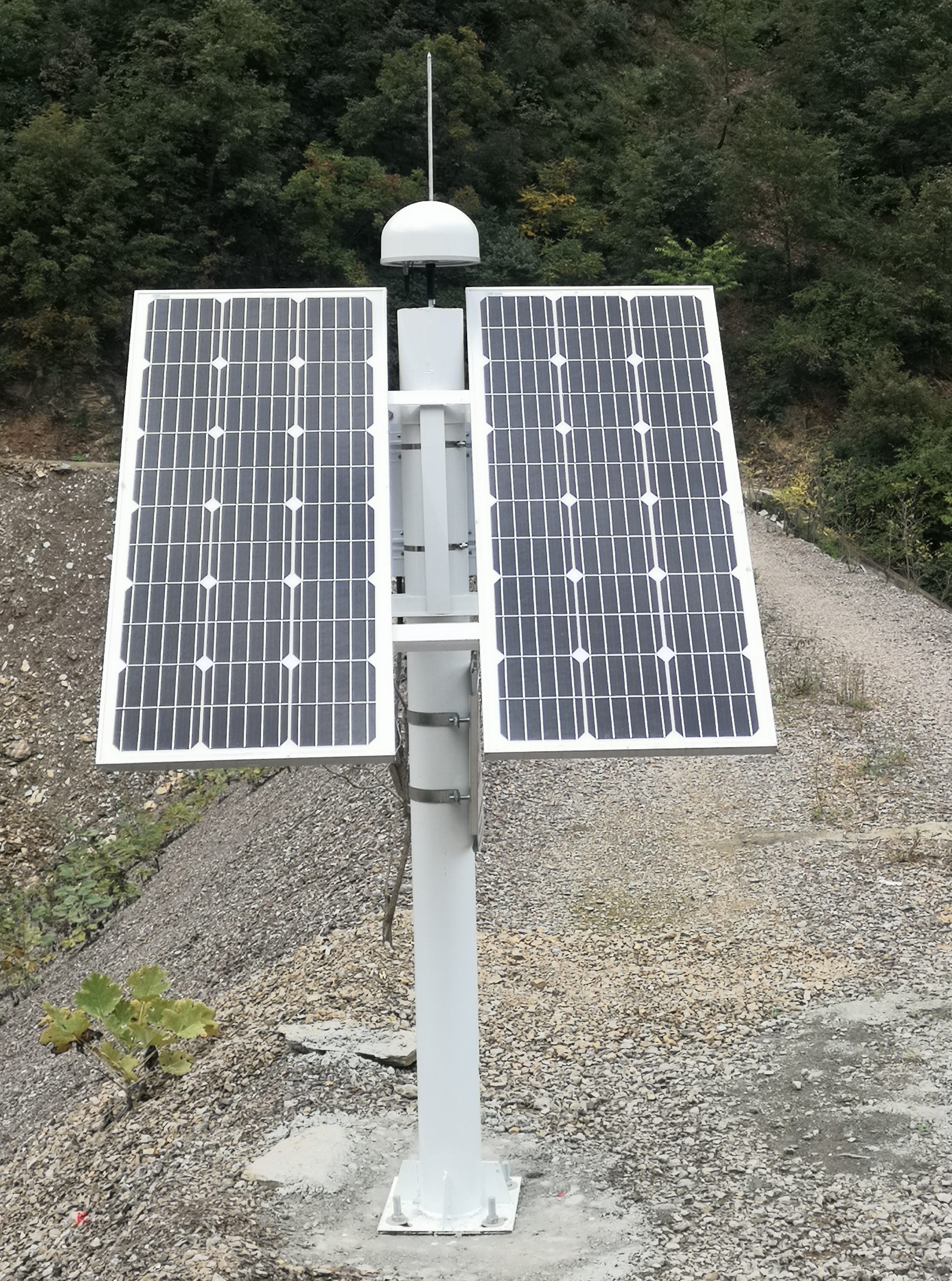

7、监测点现场图
