一、系统组成

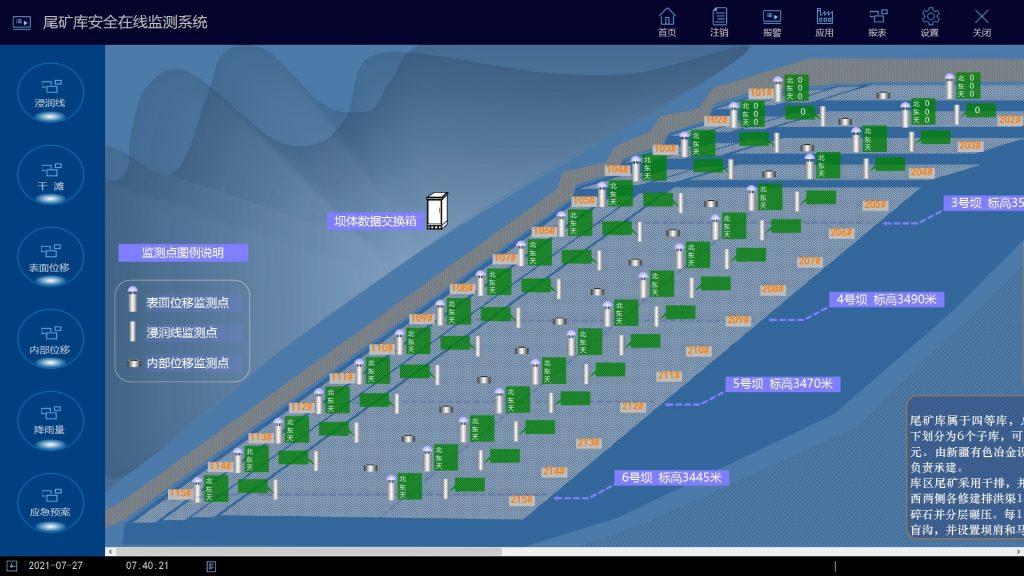

巴州凯宏矿业尾矿库1#库在线监测系统包含6大子系统，浸润线监测子系统、表面位移监测子系统、降雨量监测子系统、内部位移监测子系统、高清视频监控子系统以及网络子系统；

浸润线监测子系统按照要求共设计2个监测断面（1、2），每个监测断面设计1个监测点，共计2个监测点，监测点部署在1#库 1-3平台。

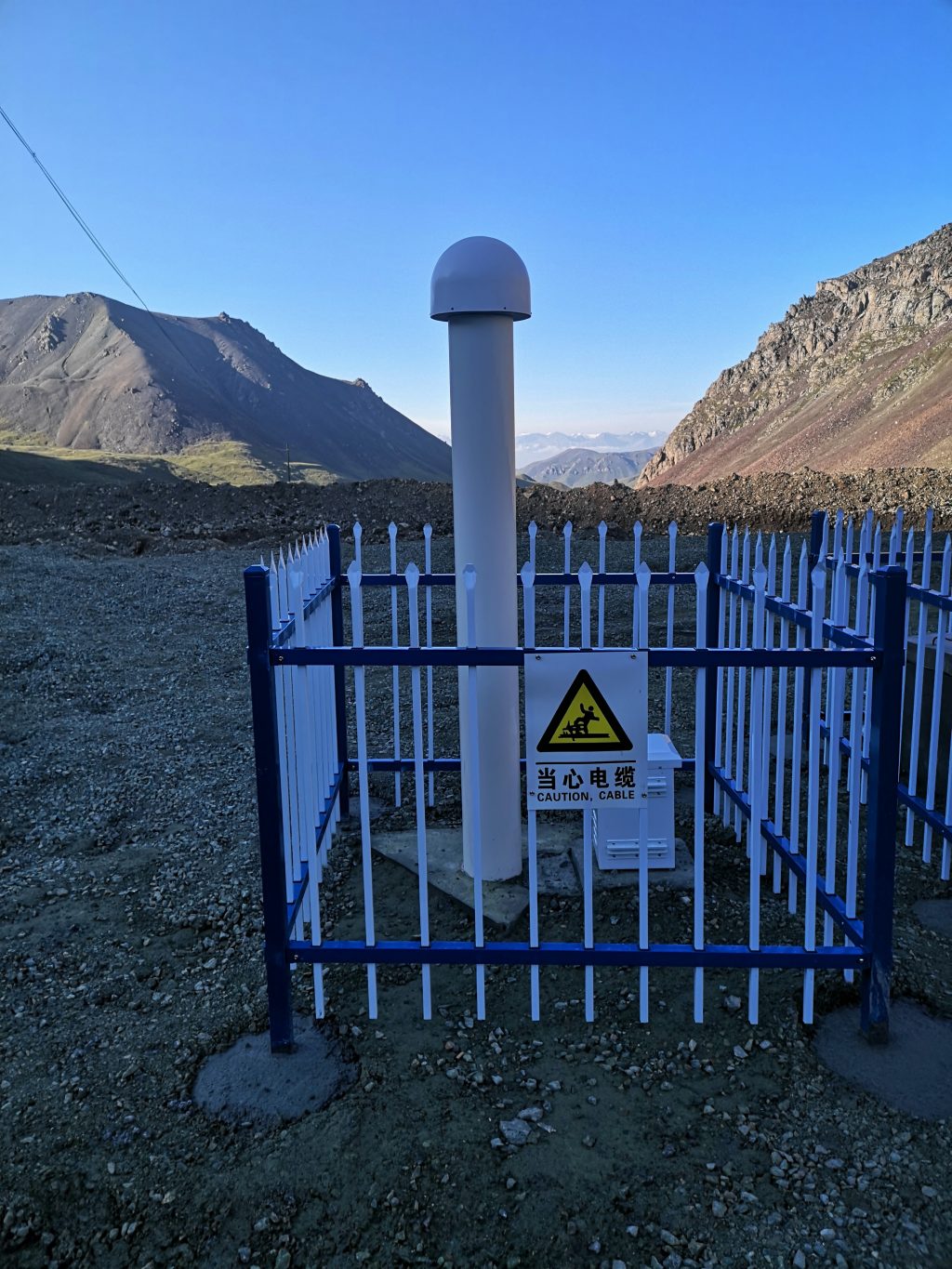

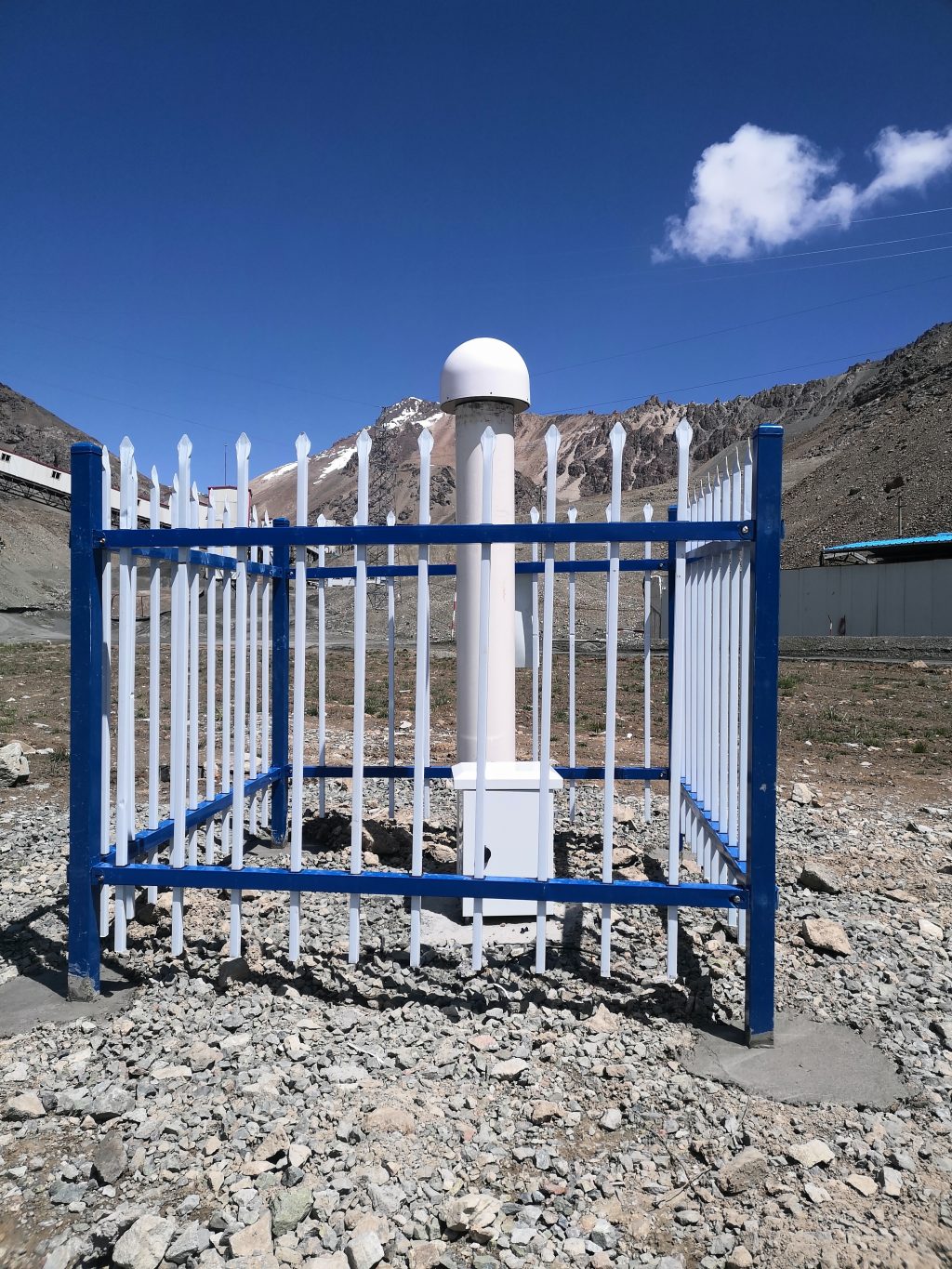

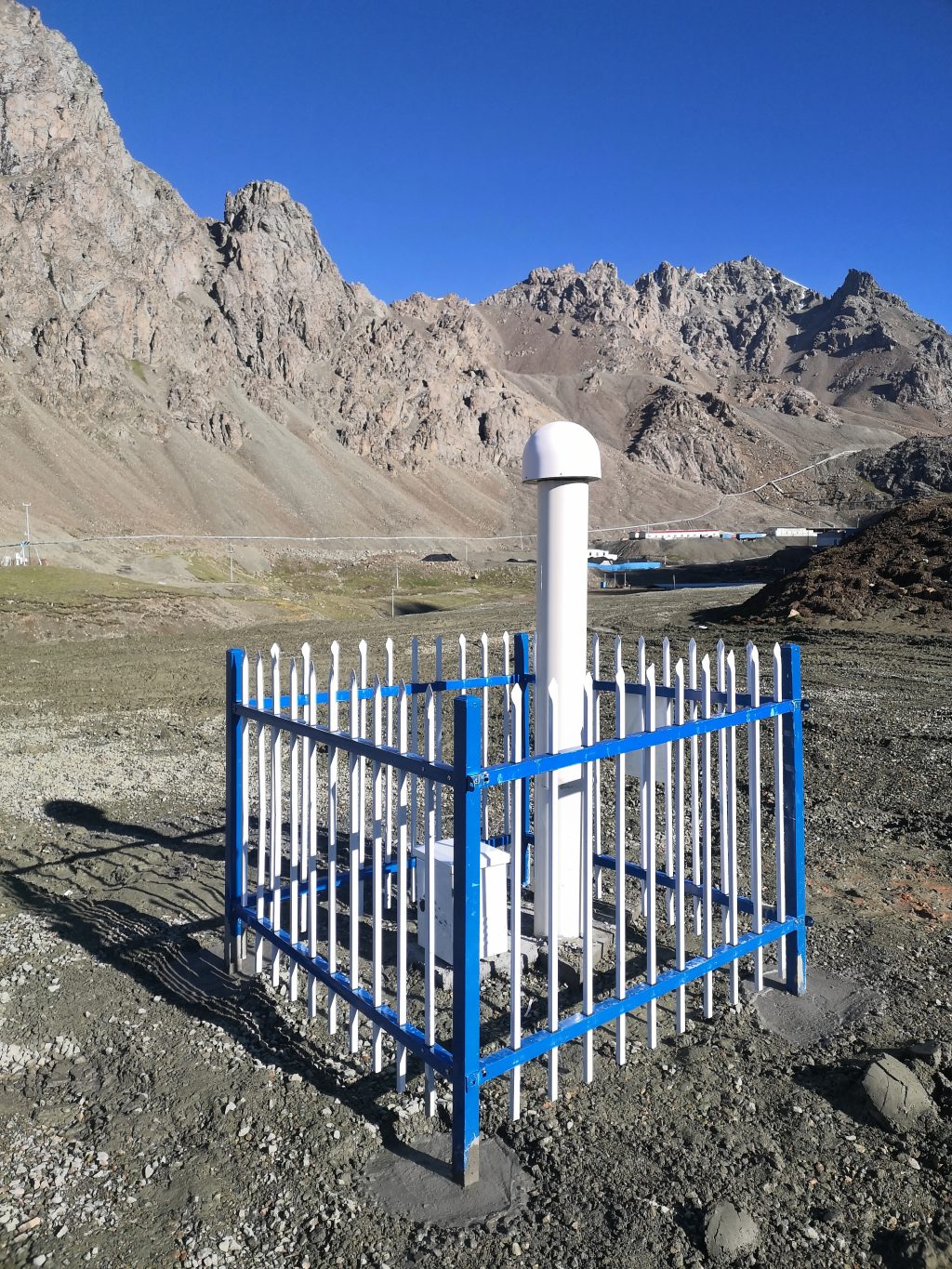

表面位移监测子系统按照要求设计2个监测断面，共计4个监测点和1个基准点。分别在1-1平台、1-3平台设置监测点。

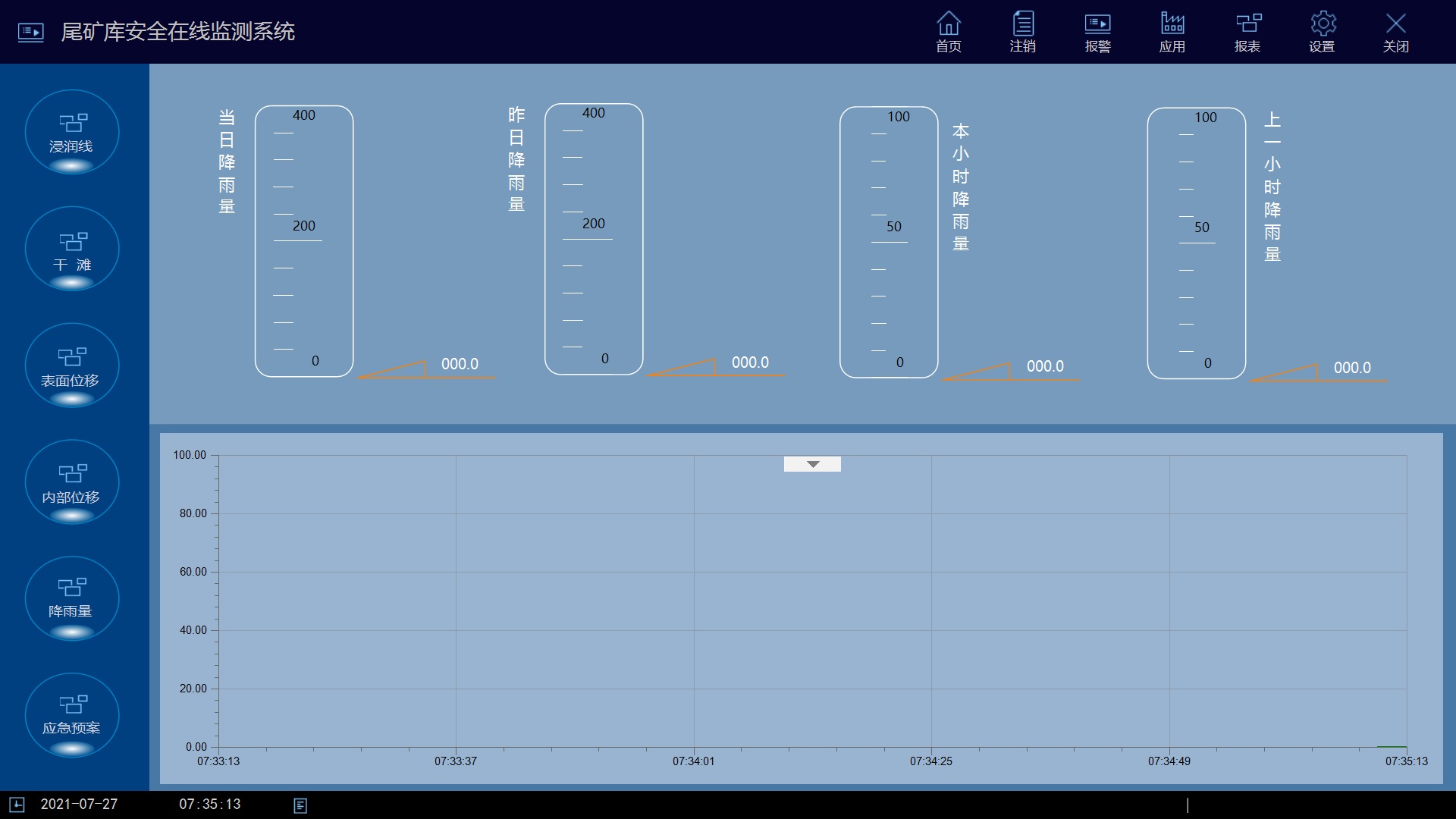

降雨量监测子系统按照要求设计监测点1个，位于坝体总数据交换箱附近。

高清视频监控子系统按照要求设计监控点1个，位置依据甲方生产管理的实际需求，布置2-2 平台，东面山坡附近。

系统网络采用光纤点对点传输，有线和无线相结合的方式（无线备用），余量设计，科学布局。

二、基础建设

此次项目共完成基础钻孔5个，其中浸润线观测孔2个，钻孔深度10米，实际埋设深度为8.4米（102#）和7.39米（202#）。内部位移观测孔3个，钻孔深度为 15米（1#）、20米（2#）和19米（3#）。

三、系统特点

产品采用工业标准设计，可耐零下-40℃。

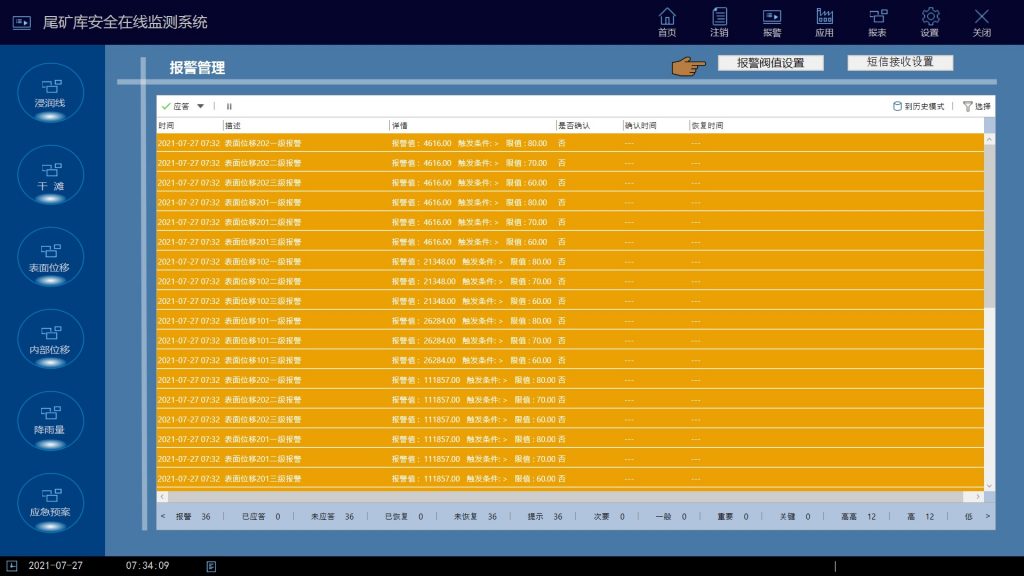

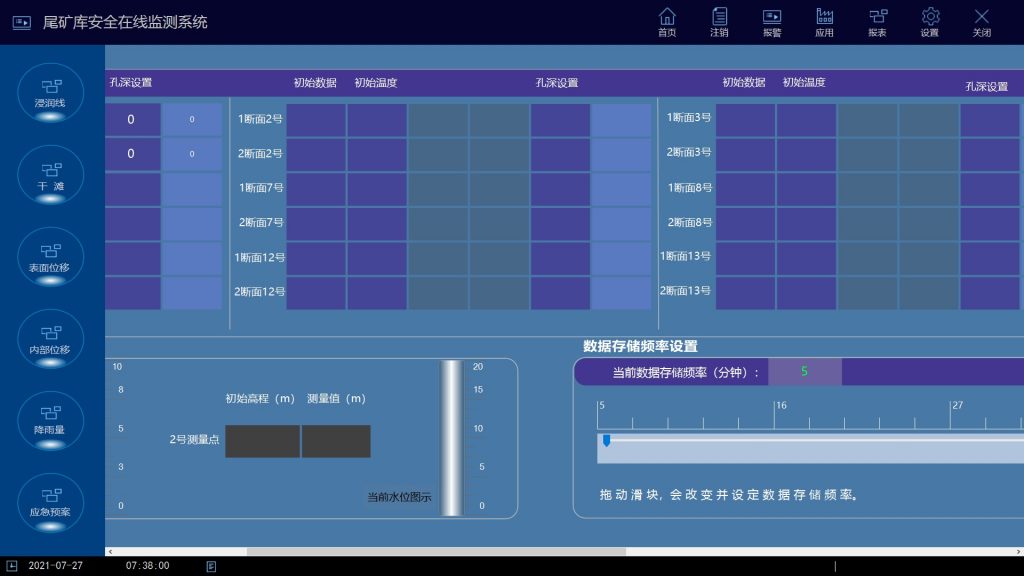

基于.NET Framework4.0 界面直观，操作简单，运行稳定，系统采用了冗余设计，预留了丰富的接口，便于后期系统集成，扩充及与其他系统的融合。

采用Windows Sql server 数据库 版本为2008

兼容TCP/IP 网络协议 ，采用分布式部署的方式，便于后期维护以及系统扩充

系统抗干扰，可靠性好，稳定性强。

系统采用C#，Python3.6开发语言， 适用于Win7或者以上版本 64位操作系统。

四、网络架构图
