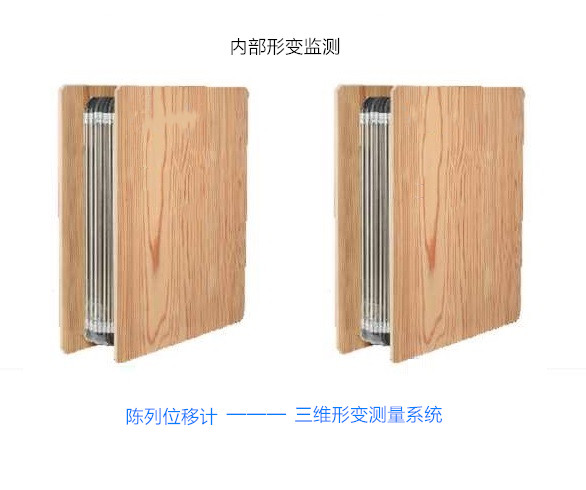

阵列位移计由加速度阵列器件和3D测量算法组成的微电子系统,测量精度高,安装形式灵活多变,使用简单,免维护,适用于各种变形监测。

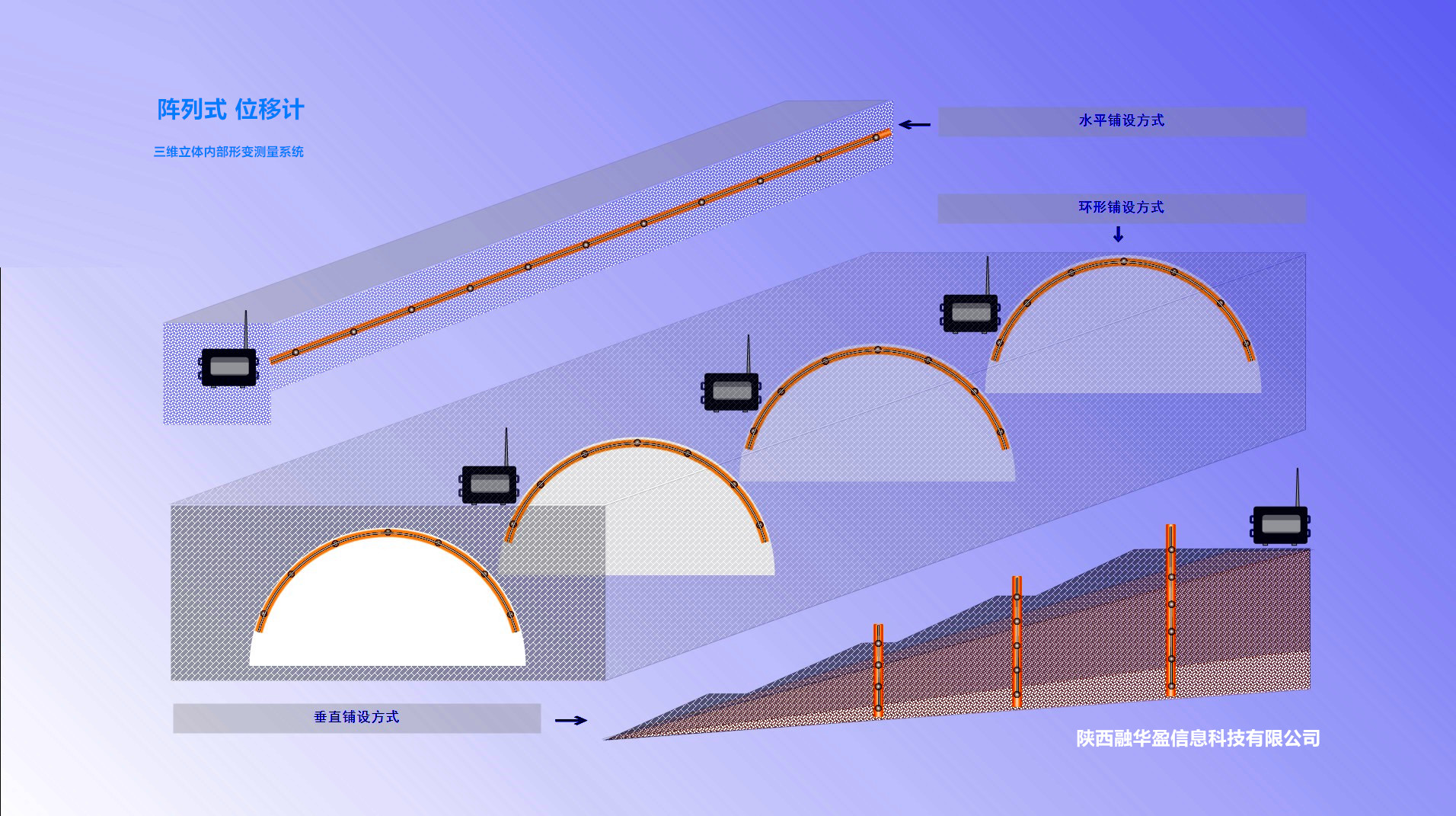

安装方式
可以水平或者垂直安装,测量系统可以自由弯曲,可以直线铺设或者环形铺设。
技术参数
指 标 | 参 数 |
工作方式 | MEMS微机电加速度方式 |
测量方向 | 三维坐标系测量(X 、Y、 Z) |
角度量程 | 0~360○ |
角度分辨率 | 优于±0.0003 |
位移分辨率 | 优于±0.01mm@500mm |
系统稳定性 | 优于±0.5mm (32m) |
角度测量精度 | 优于0.01%F.S (sin0) |
抗扭转校正精度 | 优于±1○ |
温度测量精度 | 优于±0.2○ |
温度采集 | 每节 实时温度采集并记录 |
采用频率 | ≤1HZ |
电气功耗 | 3.2mA/节点 |
抗拉保证 | 550kgF |
防水保证 | 2MPa、水下200M |
工作环境 | -40℃~60℃ (湿度≤95%) |
直径规格 | 最大直径25mm |
磁场干扰 | 无影响 |
电场干扰 | 无影响 |
形变轨迹 | 实时记录,过程回放 |
节点规格 | 每节点 0.25m、0.5m 、1m |
最大长度 | 100m(025m/节点)、200m(0.5m/节点)、300m(1m/节点) |
