1.户外设备需要就近引接地线至附近地网接地,建造地网:

地网接地体采用16平方接地母线和避雷设施相互连接。

2.地网施工程序:

施工前首先要充分了解施工现场的地形地貌、地质结构,然后根据方案设计和现场情况定出各处接地极的孔位和连接导体沟槽,再进行施工安装。注意避开电缆沟、管道和其它导电装置。

A.挖沟:合理使用挖掘工具,采取逐层下挖法,沟槽宽度以能挖深为宜。

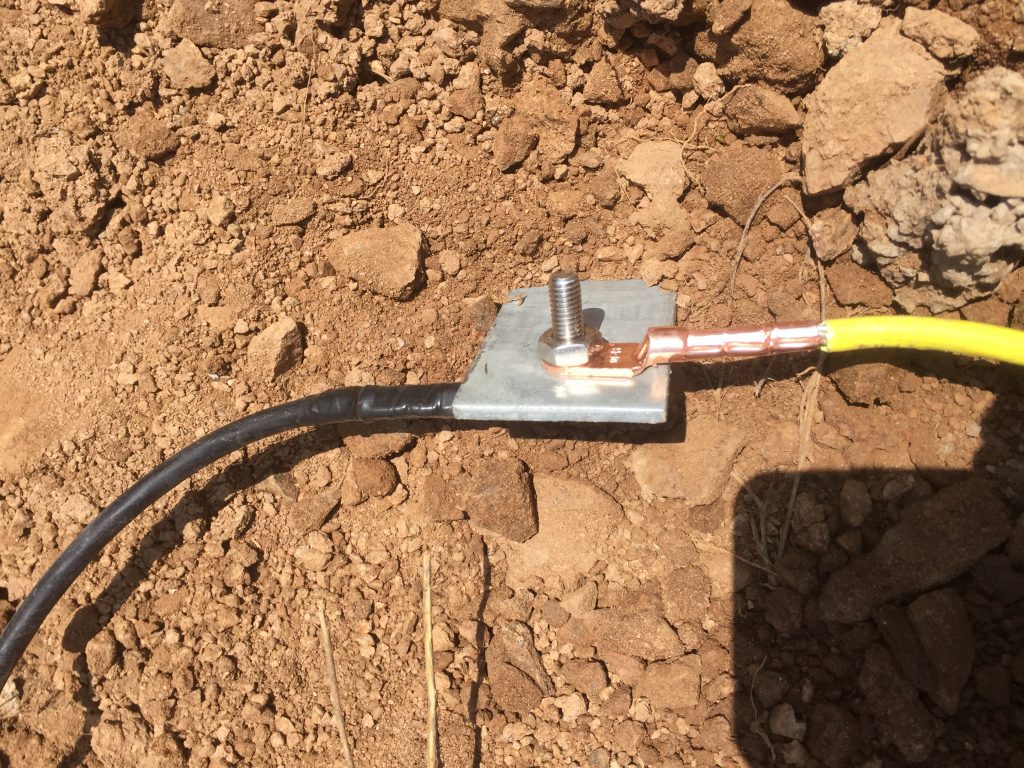

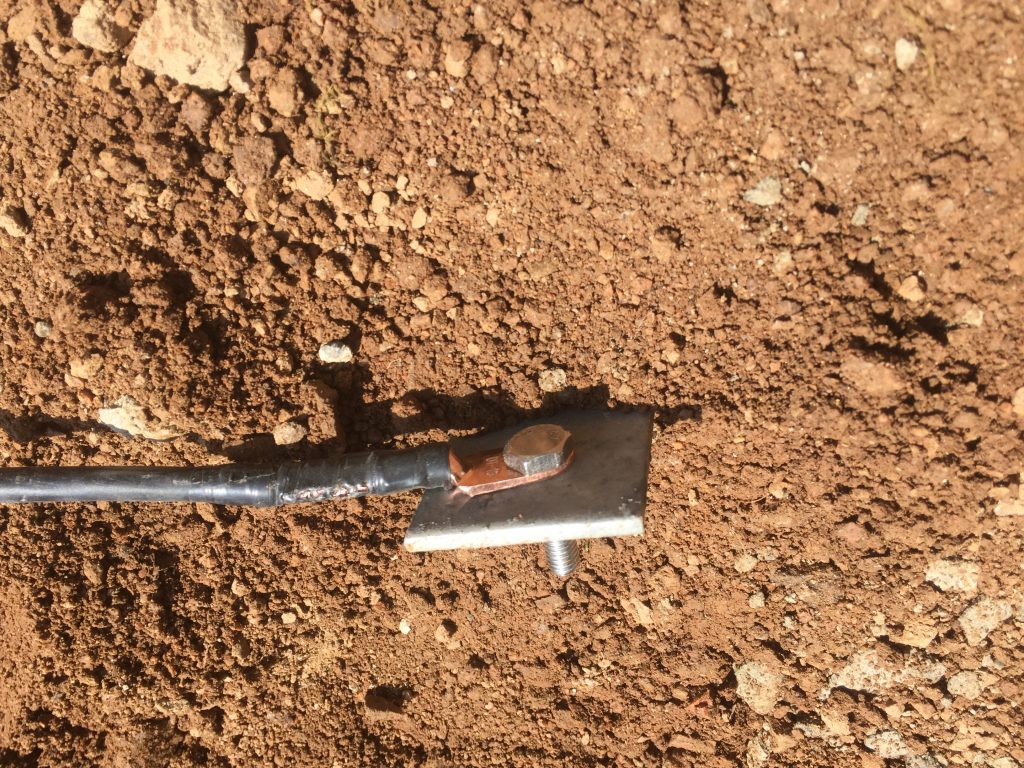

B.连接:把安装好的接地模块的接地极接地母线连接起来,形成网状。

C.引入:将接地系统接到立杆底座。

D.回填:先填净土,逐层夯实,整理好路面。

3.接地模块

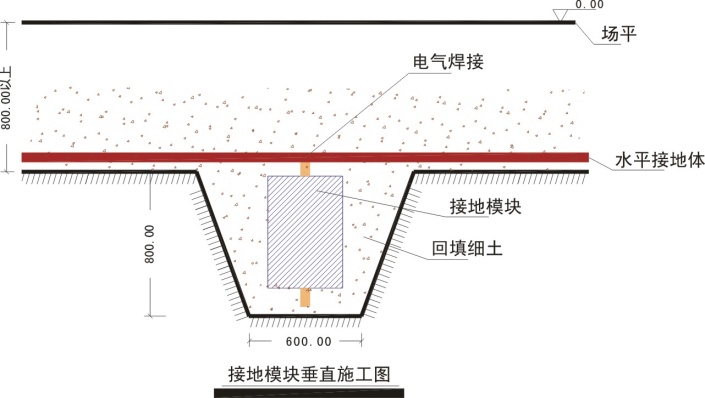

A.接地模块根据现场情况可采用垂直埋置和水平埋置两种,埋设深度根据现场情况而定;

B.模块在埋设时其间距不小于2m(根据现场实际情况可适当的调整);

C.地模块在回填时应加入适量水并分层夯实以保证其与大地紧密接触,待其充分吸湿后测量接地电阻。
