通航矿业尾矿库在线监测系统

一、系统组成：

通航矿业尾矿库在线监测系统包含6大子系统，浸润线监测子系统、表面位移监测子系统、降雨量监测子系统、库水位监测子系统、高清视频监控子系统以及网络子系统；

浸润线监测子系统按照要求共设计3个监测断面（A、B、C），每个监测断面设计3个监测点，共计9个监测点，其中主坝体设置2个断面（B、C），副坝体设置1个断面（A）。每个纵断面上分别在标高510.00m平台、520.00m平台、530.00m平台设置监测点，每个监测断面上设3个监测点，共计9个监测点，与人工监测点共用，水位观测孔深20m。

表面位移监测子系统按照要求设计1个监测断面，共计3个监测点和1个基准点。分别在510.00m平台、520.00m平台、530.00m平台设置监测点，共计3个监测点。

降雨量监测子系统按照要求设计监测点1个，位于坝体总数据交换箱附近。

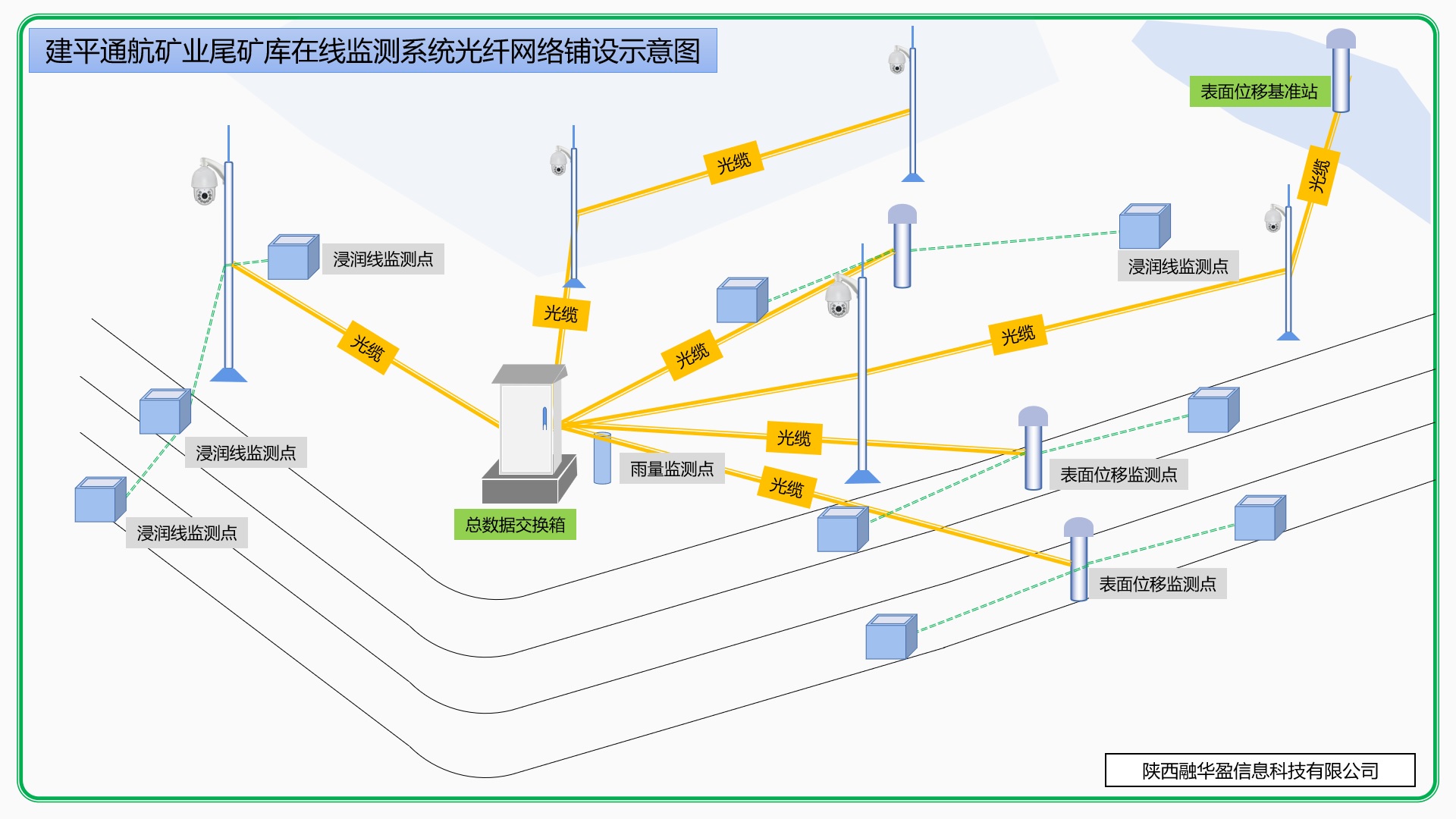

二、网络拓扑示意图：

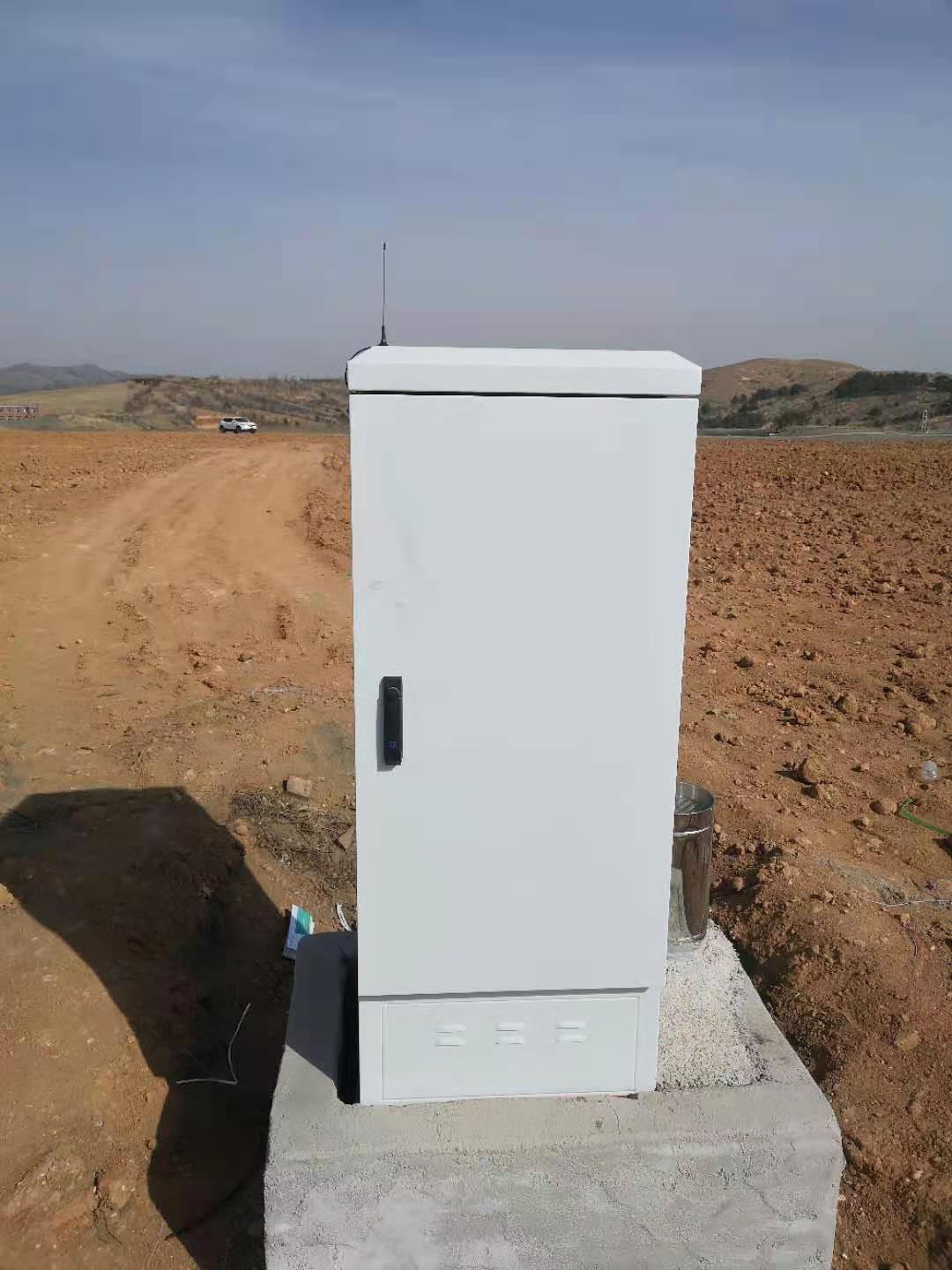

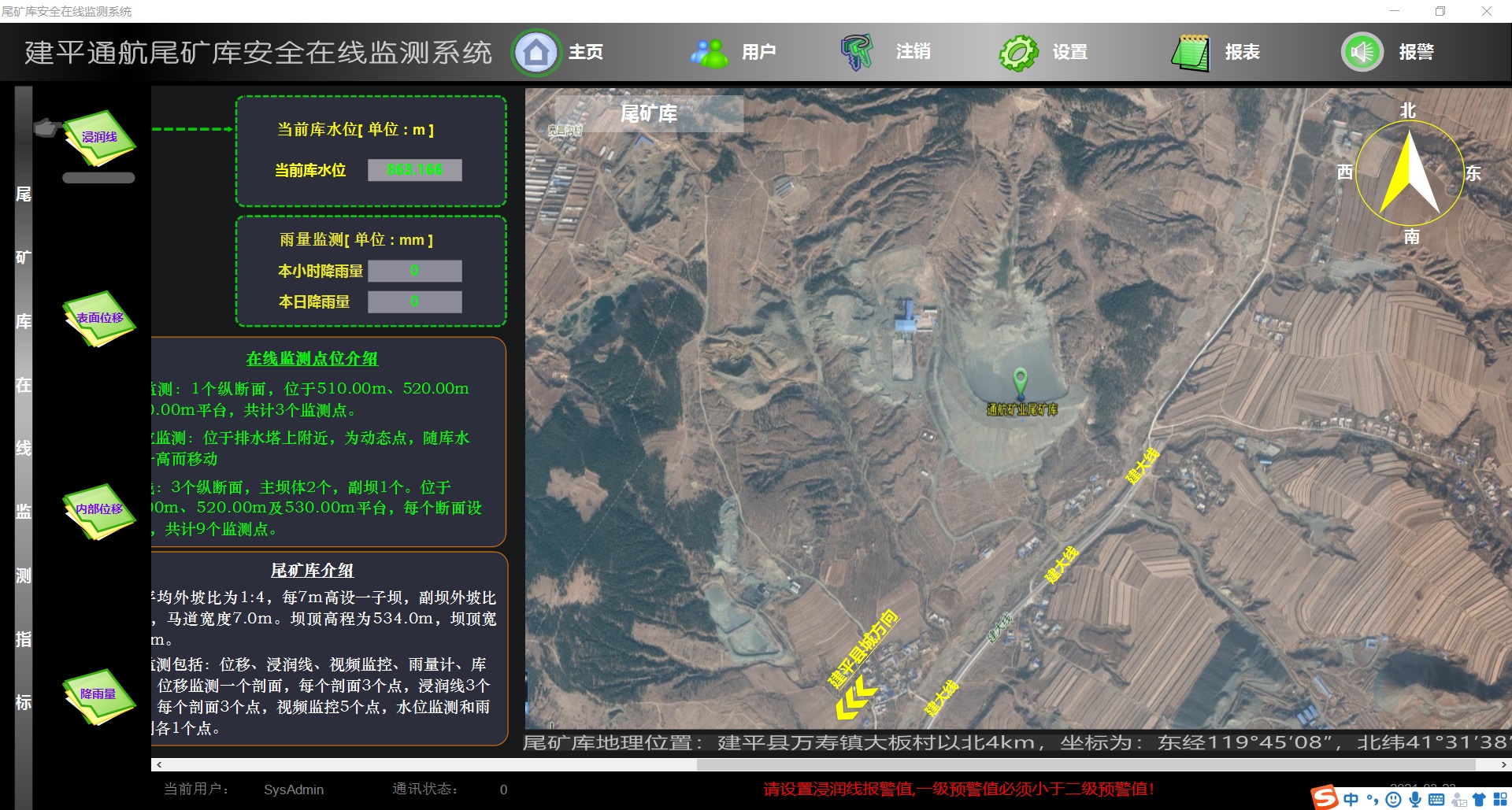

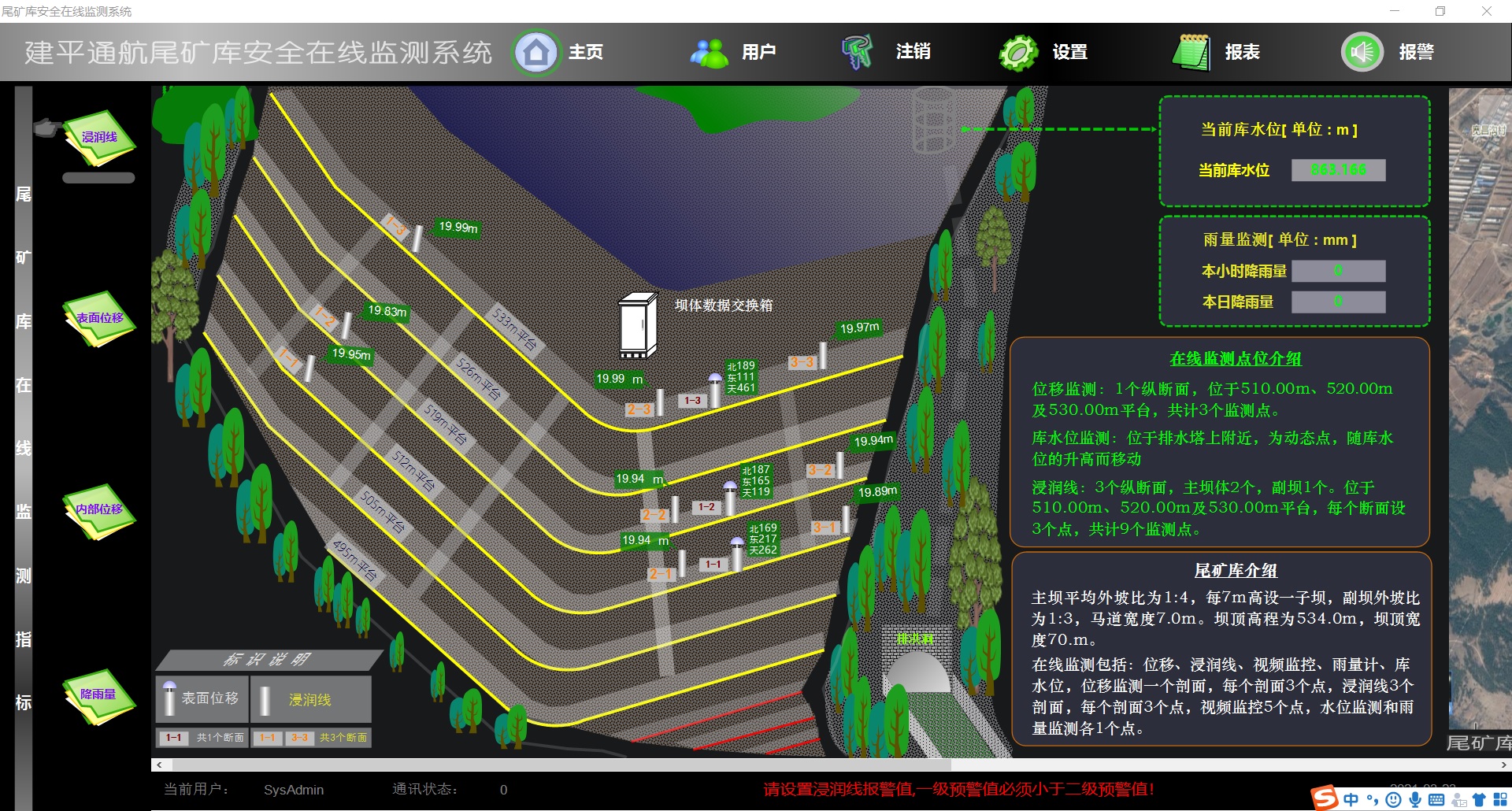

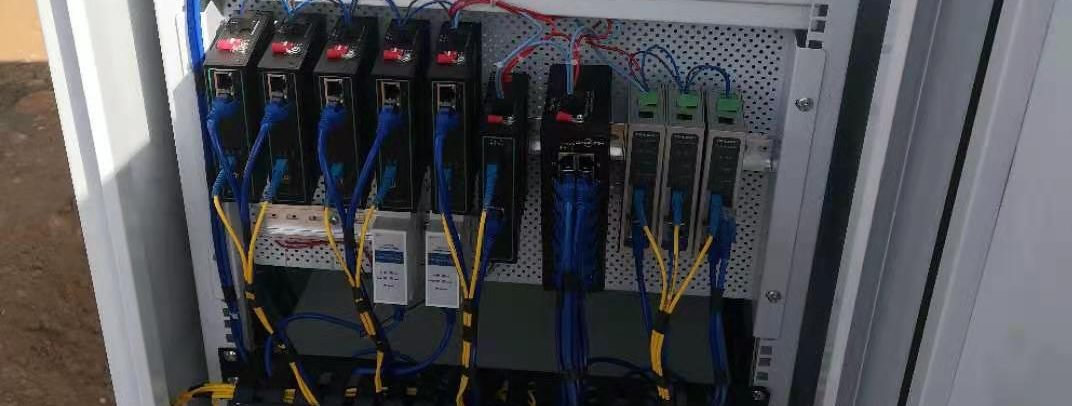

三、项目实施样例图：
