硬件参数

数字接口：标准 UART/RS232/RS485+IIC

通讯速率： 9600，N，8，1 9.6~1382.4kbps

模拟输出：频率值转电流、电压输出，分辨率达 1/8000

测频范围：30~12000Hz

测量速率：20Hz（高速模式每秒可达 20 次）

兼容性强：可测量绝大多数厂家的单线圈式振弦传感器。

高精度：VM5XX:0.005Hz~0.25Hz，其它型号 0.05Hz~0.50Hz

传感器自动识别：可识别线圈 50Ω~10kΩ的传感器

信号放大倍数：30~3000 倍，可编程放大器、电阻调节

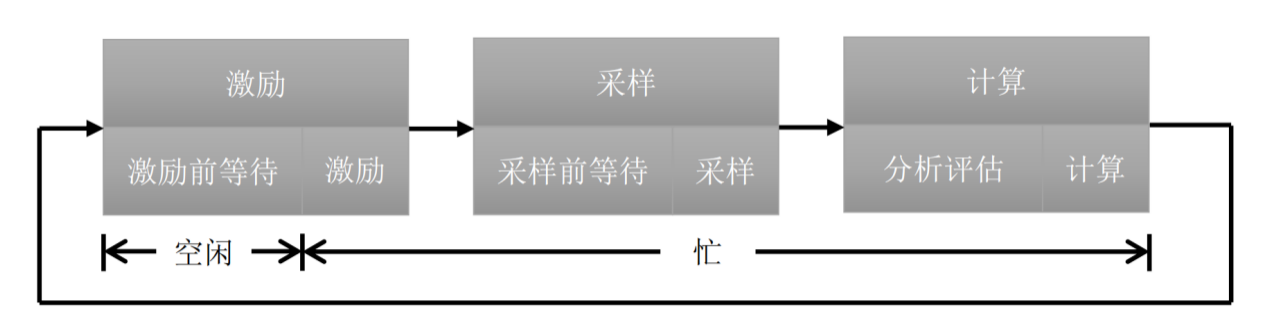

多种测量模式：自动连续测量、单次测量

多种激励方法：可编程高压激励、可编程扫频、智能扫频

信号质量评定：采样数据质量评估算法、信号幅值检测、信号质量评估

温度检测：热敏电阻/DS18B20/核心温度检测

通用 ADC：通用的多路 12 位精度 ADC 转换器

参考电压：高精度参考电压

工业应用标准：-40℃~+85℃

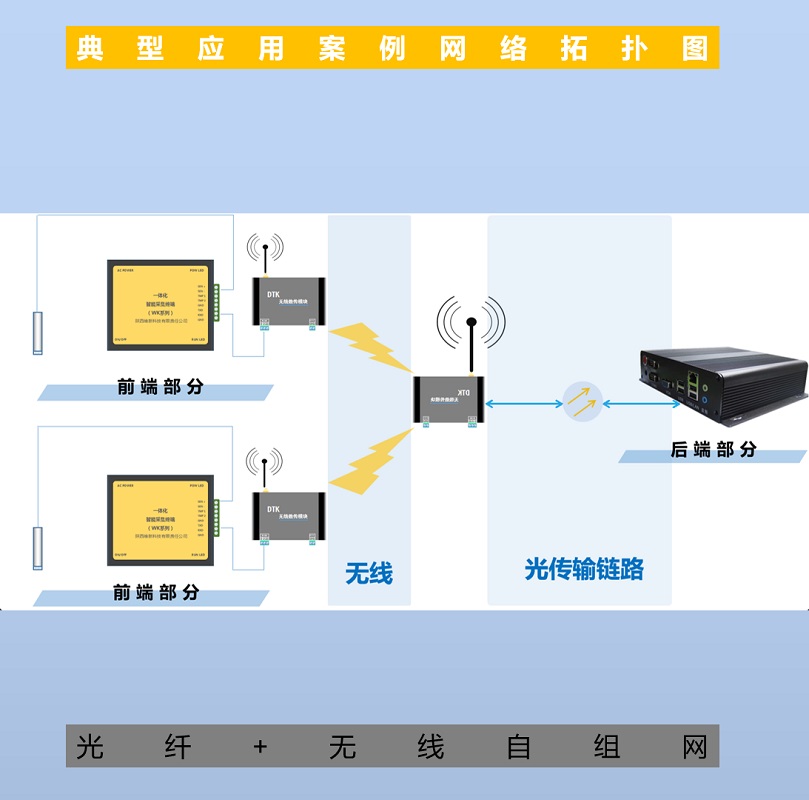

模块可应用于国内外大部分单振弦式传感器的数据读取，目前在土木工程、自动化监测、地质灾 害等领域均得到了广泛应用。

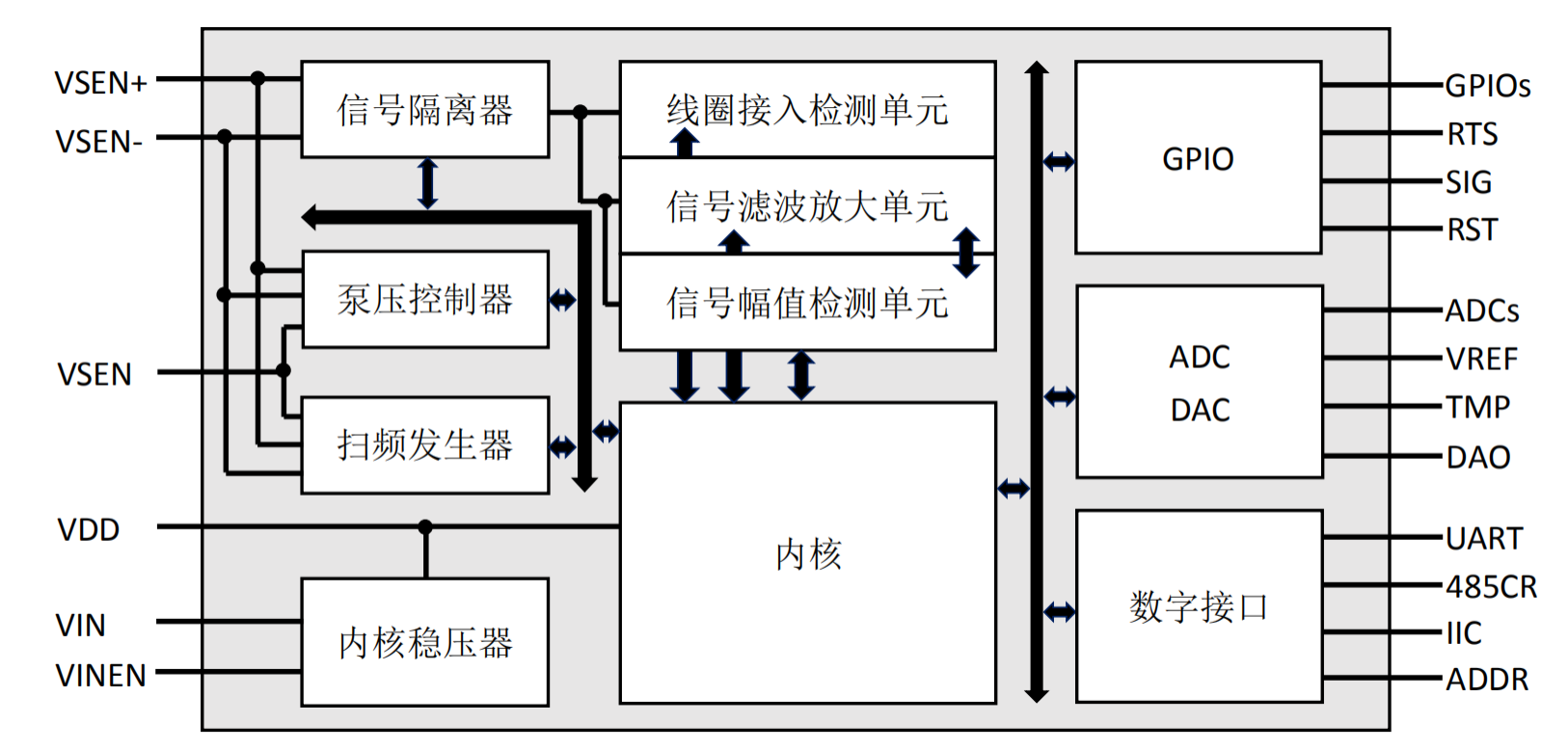

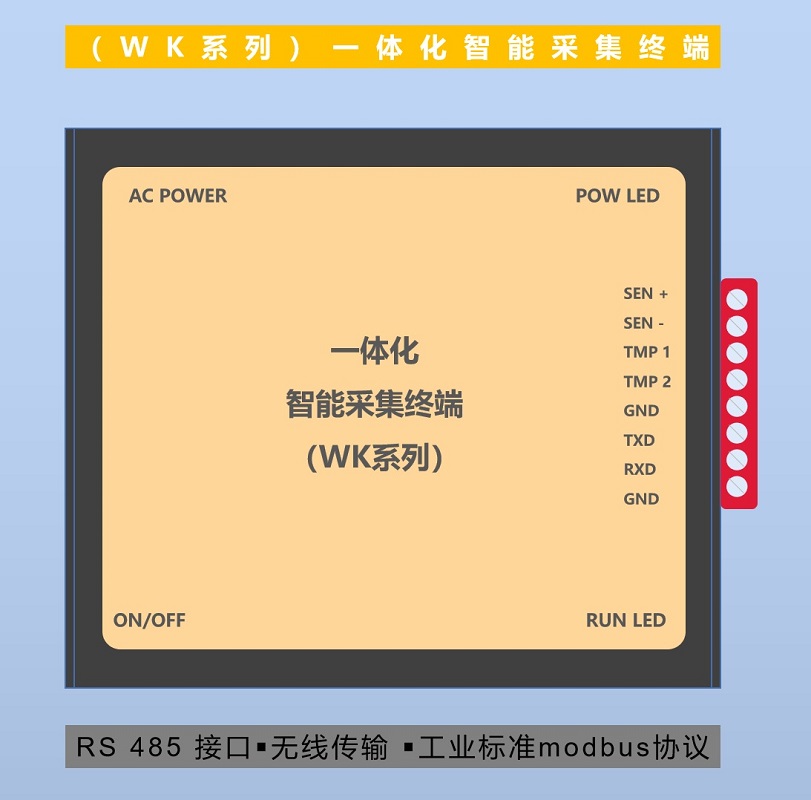

传感器线圈接口

传感器线圈接口由 SEN+和 SEN-两个管脚组成，分别连接到振弦传感器线圈两端，传感器线圈接口一方面将传感器激励信号传输给传感器，使传感器内部钢弦起振，另一方面将传感器微弱的返回信号传输给模块内的滤波放大电路进一步处理。

通常情况下，传感器线圈不区分正负极，直接连接即可。

温度传感器接口

温度传感器接口由 TMP2 和 GND 两个管脚组成，温度传感器接口是复用接口，可连接数字式温度传感器 DS18B20 或热敏电阻温度传感器，任意时刻，只允许连接某一种温度传感器（可通过对应的寄存器进行参数设置。

通讯协议

模块支持基于 MODBUS 协议的多个连续寄存器读取、单个寄存器写入、多个连续寄存器写入三种指令。
