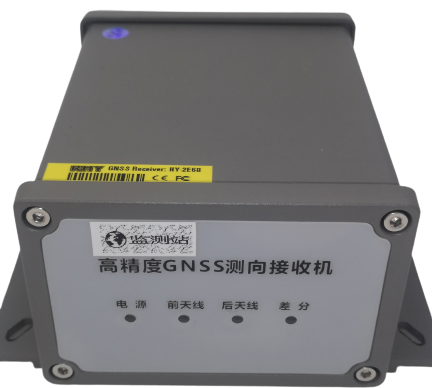

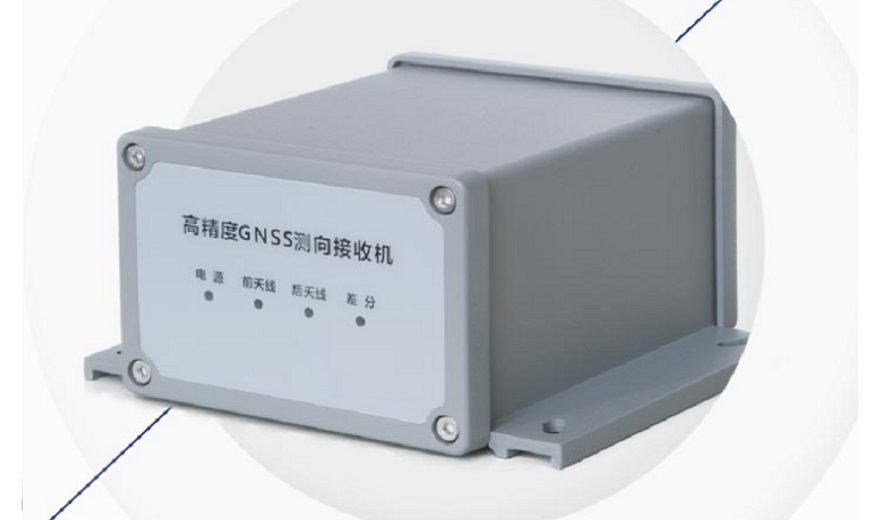

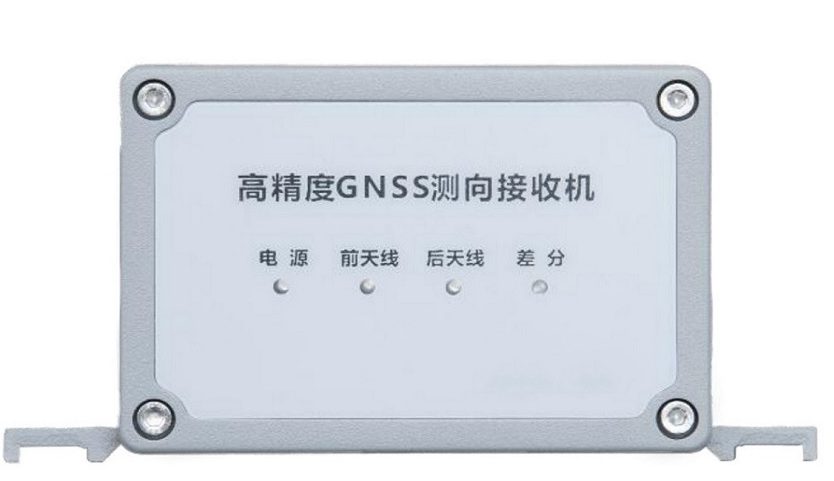

高精度GNSS接收机
用于尾矿库表面位移监测、边坡监测及其它结构物监测。采用新一代算法构架,更智能的算法引擎,更高效的解算。支持三矢量解算,进一步优化动态条件下定向精度和稳定性。具有测量精度高,结算速度快,数据稳定等特点。内置GNSS高精度定位定向板卡,壳体选用高品质镁铝合金,整机美观,经久耐用,便于安装。
功能特点:
01 - 支持单系统或多系统联合解算;
02 - 集单点定位、RTK、定向和测速为一体;
03 - 通过串口指令,可快速切换成基准站或流动站;
04 - 两个串口,一个网口,简单易用。
产品优点:
01 - 更智能的算法引擎,更高效的解算;
02 - 支持三矢量解算,进一步优化动态定向稳定性;
03 - 解算频率支持50Hz,定向解算频度支持20Hz;
技术参数:
系统类型 整机
物理特性 尺寸 135mm×152mm×73mm(含挂耳)
材质 镁铝合金
重量 1.3kg
功耗 3.8W
接收频点 BDS B1I、B2I、B1C、B2a
GPS L1C/A、L2C、L2P
QZSS L1C/A、L2C
GLONASS G1、G2
Galileo E1、E5b

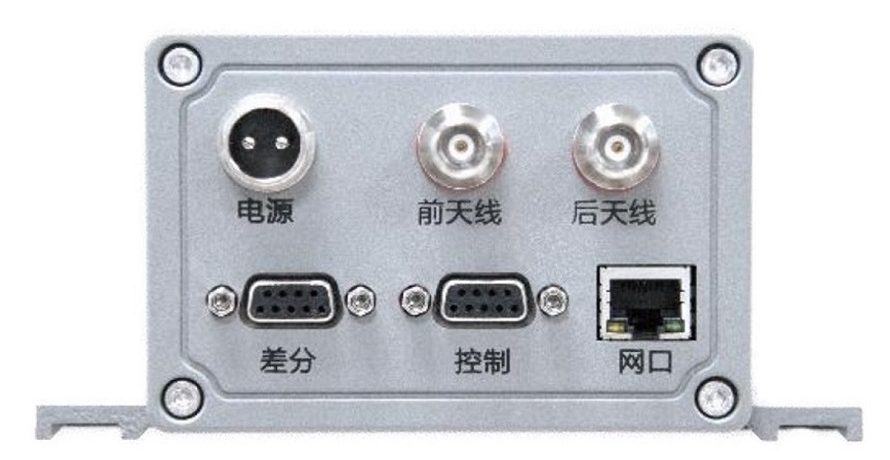

对外接口 UART RJ451×1
串口 DB9-K×2
供电接口 GX-16×1
天线1 TNC-K×1
天线2 TNC-K×1
功能项 单点定位 支持
双天线定向 支持
RTK 支持
三矢量RTK 支持
基准站模式 支持
流动站模式 支持
板载IMU 可选
静态后处理 可选
双天线原始观测量输出 可选
Ntrip 支持
单点定位精度:
平面:±1.5m(RMS)
高程:±2.0m(RMS)
RTK定位精度
平面:±1.0cm + 1ppm(RMS)
高程:±2.0cm + 1ppm(RMS)
静态定位精度
平面:±2.5mm+0.5ppm(RMS)
高程:±5mm+0.5ppm(RMS)
SBAS定位精度
平面:±1m(RMS)
高程:±2m(RMS)
初始化时间
小于15 秒( 典型值)
产品质量:
产品质量以车规级要求为标准,能适应高水平的冲击、振动以及极端温度。
无铅工艺、PCB沉金:整个生产采用无铅工艺,PCB板表面处理镀金。
可靠性:
产品通过条件苛刻的温度循环试验和振动试验。
质量控制:
产品焊接缺陷检查(AOI + X-RAY):确保每个焊点品质可靠。
高低温循环老化:环境应力筛选,避免早期失效产品流入客户手中。
高低温冲击检验:验证产品在周围大气温度急剧变化时的功能稳定性。
产品双差测试:确保每个产品的品质达到与性能优越的标准机一致。
