一、系统简介

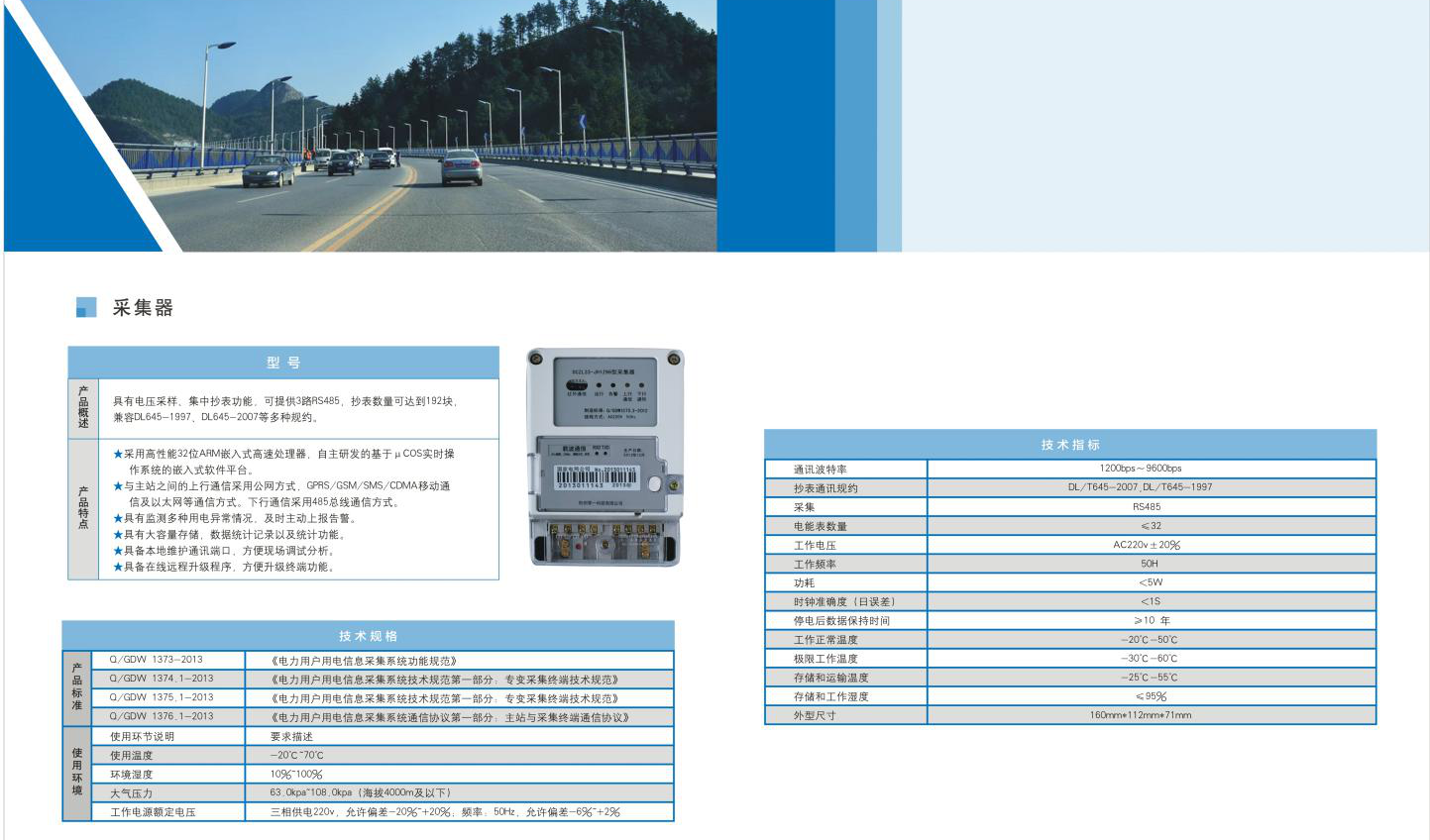

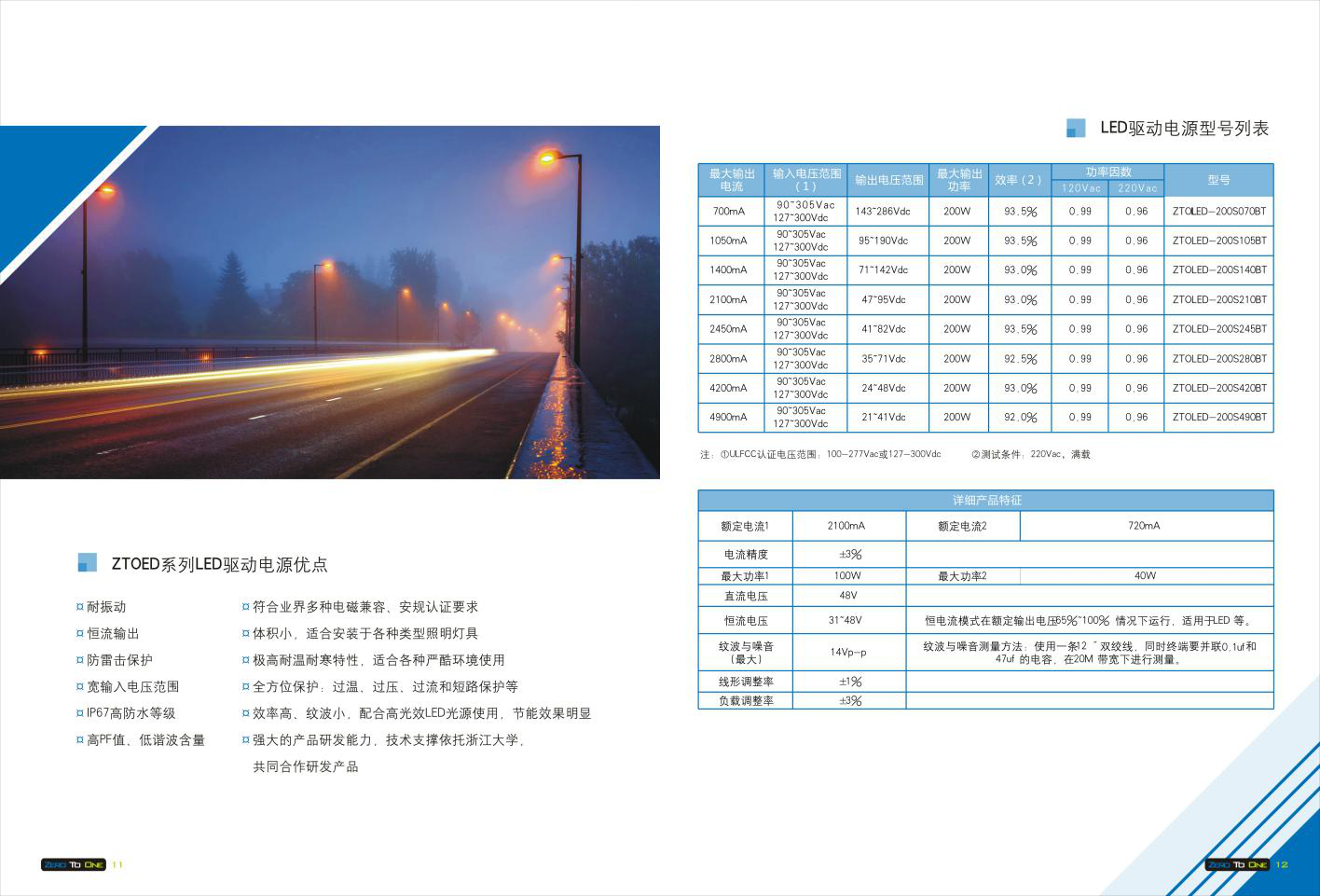

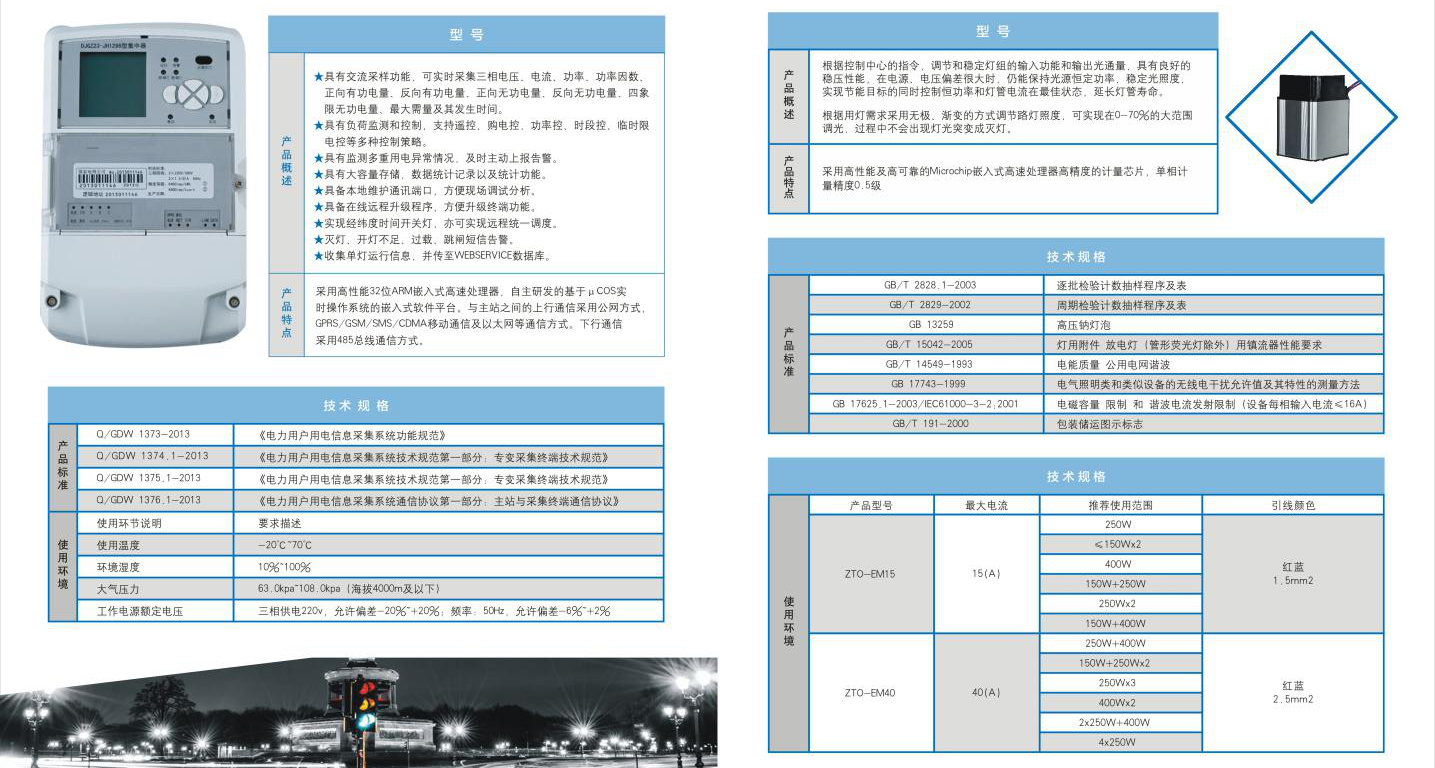

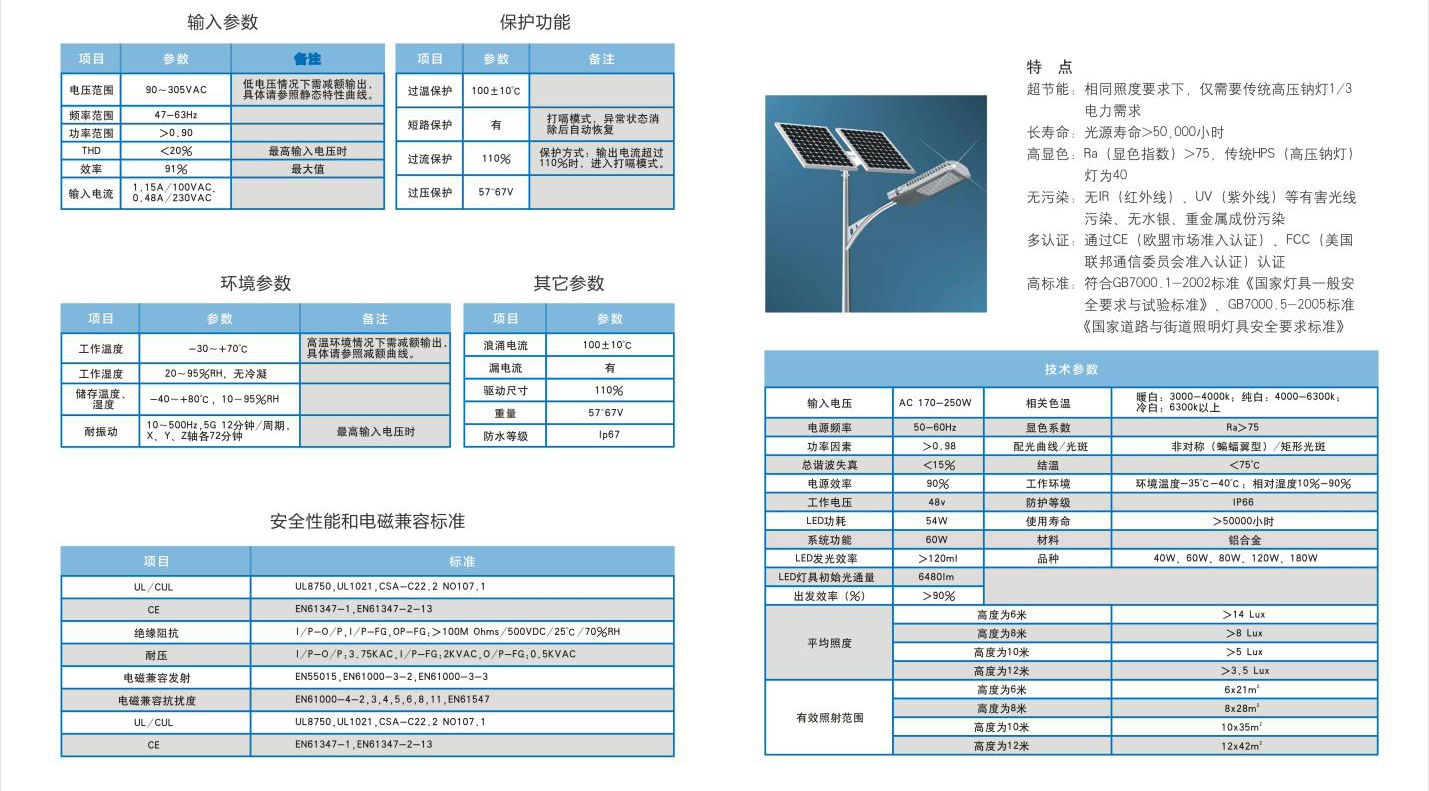

二、硬件选型
三、城区路灯照明现状
如城区共有路灯灯杆2500杆，一杆双灯，其中高压钠灯有约5000盏。
3.1 城区路灯照明配置情况
城区道路的光源灯（一杆双灯）
| 规格型号 | 杆数 | 总功率(KW) | 数量盏 |
| 高压钠灯（250W） | 2500 | 625 | 2500 |
| 高压钠灯（150W） | 2500 | 375 | 2500 |
| 总计 | 2500 | 1000 | 5000 |
3.2城区路灯照明供电及能耗情况
城区现有高压钠灯共5000盏，设计功率为1000KW,根据电力局提供的清单，年用电量为401.5万度，电费按0.97元/度，实际支付电费为389.5万元。
四、在线监测及智能化控制改造方案
方案一：LED光源替换高压钠灯方案
- 使用更换光源的方式，以LED（半导体冷光源）取代现有的高压钠灯，以达到节能减排效果；
- 以100W的LED光源代替250W的高压钠灯，以60W的LED光源代替150W的高压钠灯；
- 引入智慧照明管控系统，对城区路灯照明实现单灯智能控制和调光；
- 智能化管理，对城区路灯照明设施运行实现自动报警、统计和数据上传、统计、打印、储存；
| LED灯节电改造 | |
| 钠灯 | 5000盏 |
| 改造前功率 | 1000KW |
| 改造后功率 | 400KW |
| 节电量 | 600KW |
| 综合节电率：60% | |
方案二：增加单灯智能调控终端
- 在原有高压钠灯的基础上增加单灯智能调控终端，控制钠灯进行调光。
- 引入智慧照明管控系统，对城区路灯照明实现单灯分时段智能控制和调光，通常能达到25%的节电效率；
- 智能化管理，对城区路灯照明设施运行实现自动报警、统计和数据上传、统计、打印、储存；
| 高压钠灯节电改造 | |
| 钠灯 | 5000盏 |
| 改造前功率 | 1000KW |
| 改造后功率 | 750KW |
| 节电量 | 250KW |
| 综合节电率：25% | |
五、经济和社会效应
5.1节能减排效果
方案一：节电总功率为600KW，年节约电能240.9万度，合计节约电费233.673万元。
方案二：节电总功率为250KW，年节约电能100.375万度，合计节约电费97.63万元。
5.2城市管理水平提升
本次城区路灯智能化改造，将城区公路照明技术装备和管理提升到国内领先水平，对保障交通安全和提高城区路灯管养智能化水平，对打造智能化城区具有重要作用。
5.3城区智能照明节能改造效益测算
方案一：高压钠灯由LED光源替换
| 序号 | 分项 | 改造前 | 改造后 | 预计节约 |
| （A） | （B） | （A-B） | ||
| 1 | 灯具数量（盏） | 5000 | 5000 | |
| 2 | 额定总功率（千瓦） | 1000 | 400 | 600 |
| 3 | 每天耗电（度） | 11000 | 4400 | 6600 |
| 4 | 每年电量（万度） | 401.5 | 148.6 | 252.9 |
| 5 | 经济效益 | 252.9万度（综合节电率60%） | ||
| 年合计节省 | ||||
| 6 | 说明 | 节约电费245.313万元 | ||
方案二：增加单灯智能调控终端
| 序号 | 分项 | 改造前 | 改造后 | 预计节约 |
| （A） | （B） | （A-B） | ||
| 1 | 灯具数量（盏） | 5000 | 5000 | |
| 2 | 额定总功率（千瓦） | 1000 | 750 | 250 |
| 3 | 每天耗电（度） | 11000 | 8250 | 2750 |
| 4 | 每年电量（万度） | 401.5 | 301.125 | 100.4 |
| 5 | 经济效益 | 100.4万度电（按25%节电率） | ||
| 年合计节省 | ||||
| 6 | 说明 | 节约电费约97.388万元 | ||
改造后照明质量将获得明显改善，同时数字化程度也将大幅提高，可实现管理粗放化到精细化的升级，真正实现了互联网+。
六、设计原则
6.1.1以国家道路照明标准为原则：满足国家对LED道路照明标准《城市道路照明设计标准》 CJJ45-2006 。
6.1.2安全可靠原则：除灯光系统自身的安全可靠性之外，还包括灯光环境对行车安全的保障作用，如夜晚照度的平滑过渡，以及满足国标对眩光的要求，防止眩光。
6.1.3经济节能原则：在满足照度标准的基础上考虑经济节能，以合理的投入获得最好的节能效果，延长灯具使用寿命，降低运维成本。
6.1.4智慧照明管理的原则：充分利用高科技手段，提高智能化监管水平和效率，节约人力资源。
6.1.5 符合《城市道路照明设计标准》 CJJ45-2006；

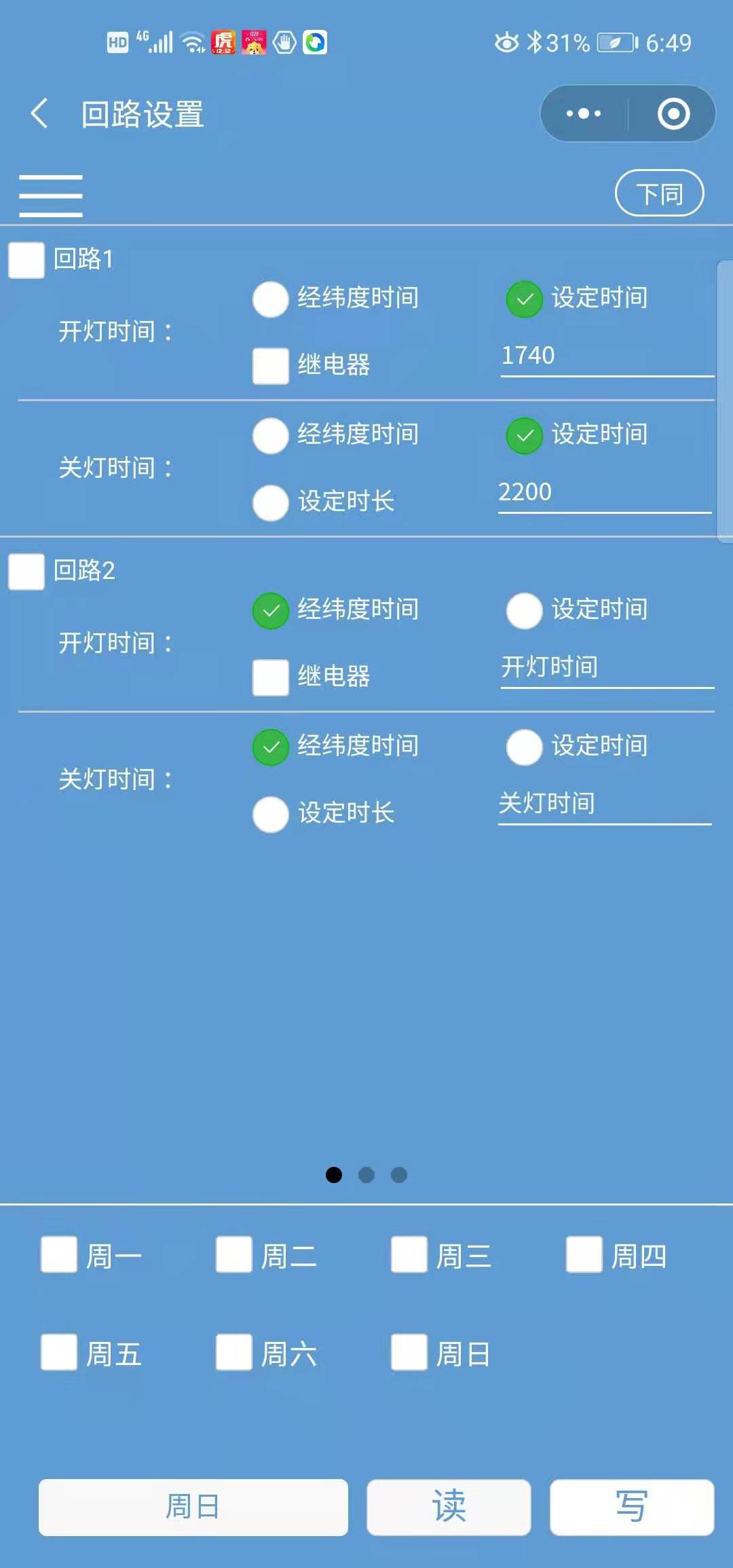

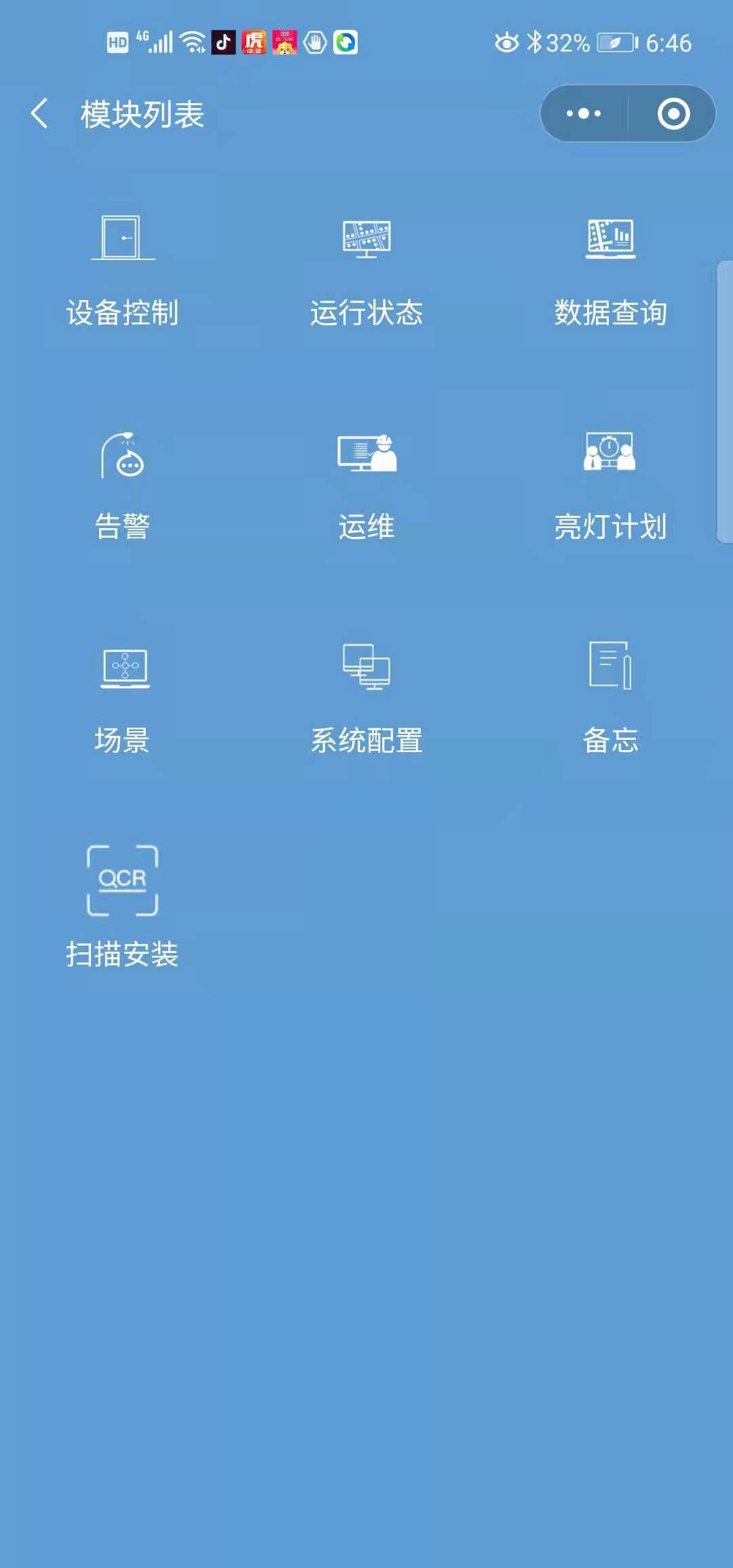

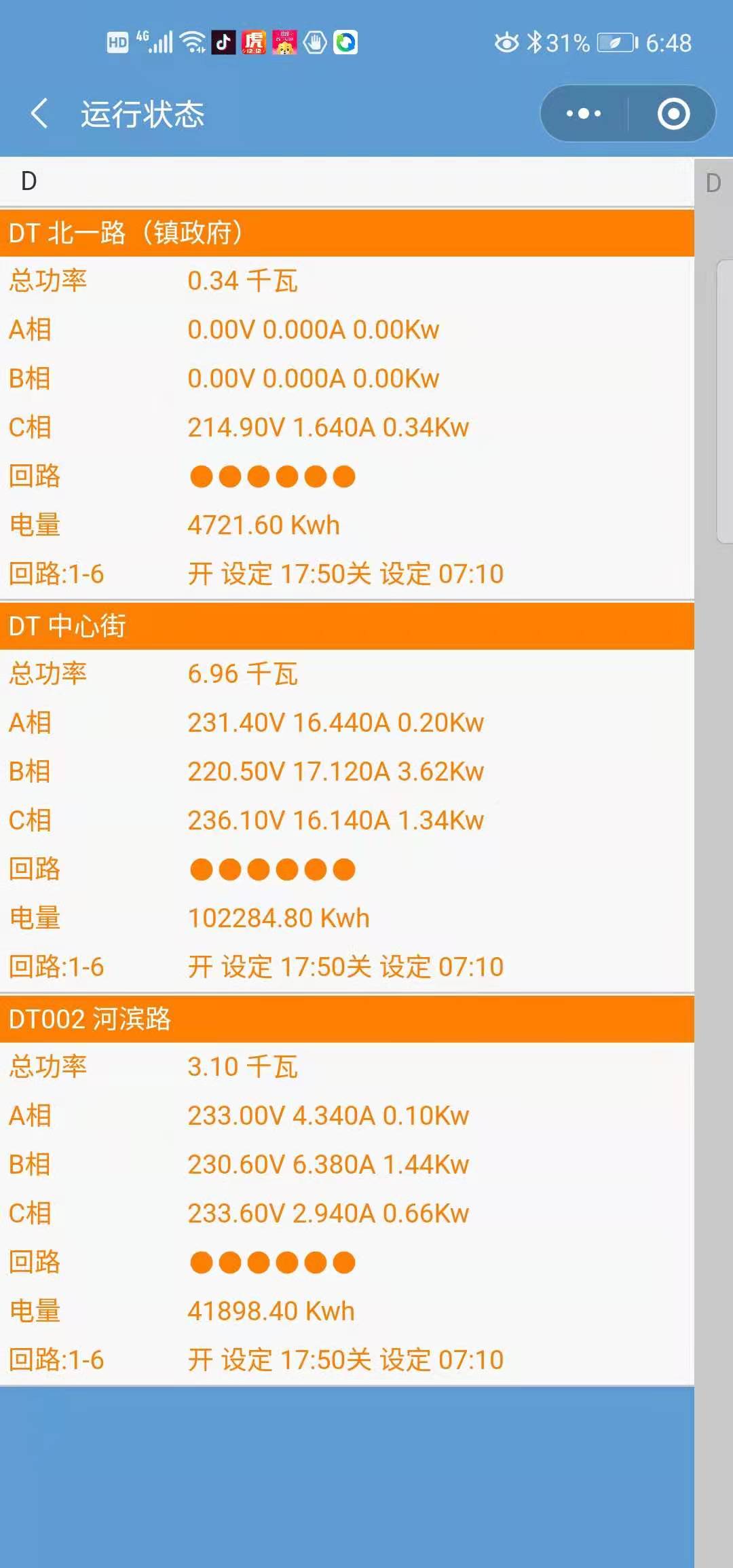

七、系统APP
关注微信公众号
